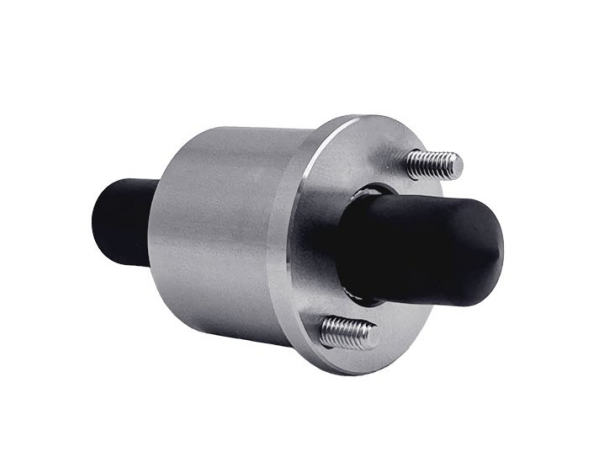

美国MOOG穆格电滑环，SRA-73526-6，现货供应！

美国MOOG穆格电滑环，SRA-73526-6，现货供应！

美国MOOG穆格电滑环，SRA-73526-6，现货供应！

美国MOOG穆格电滑环，SRA-73526-6，现货供应！

SRA-73526 / SRA-73528 / SRA-73599

停止使用，自2021年6月30日起生效

SRA-73526 /SRA-73528 / SRA-73599 将于2021年6月30日停止生产。如需推荐的替代产品，请联系Moog。

滑环可以用于任何需要在固定结构与旋转结构之间传输电力和/或数据的同时实现不受限制连续旋转的 electromechanical 系统。

滑环也被称为旋转电气接口、换向器、集电器、旋转接头或电气旋转接头。

如需了解有关Moog紧凑型滑环胶囊如何适应您特定应用的更多信息，请使用本页右上角的按钮联系我们的滑环专家。

典型应用包括闭路电视云台支架、电气测试设备、制造和过程控制设备（分度台和机器人）、展示/展示设备和医疗设备。

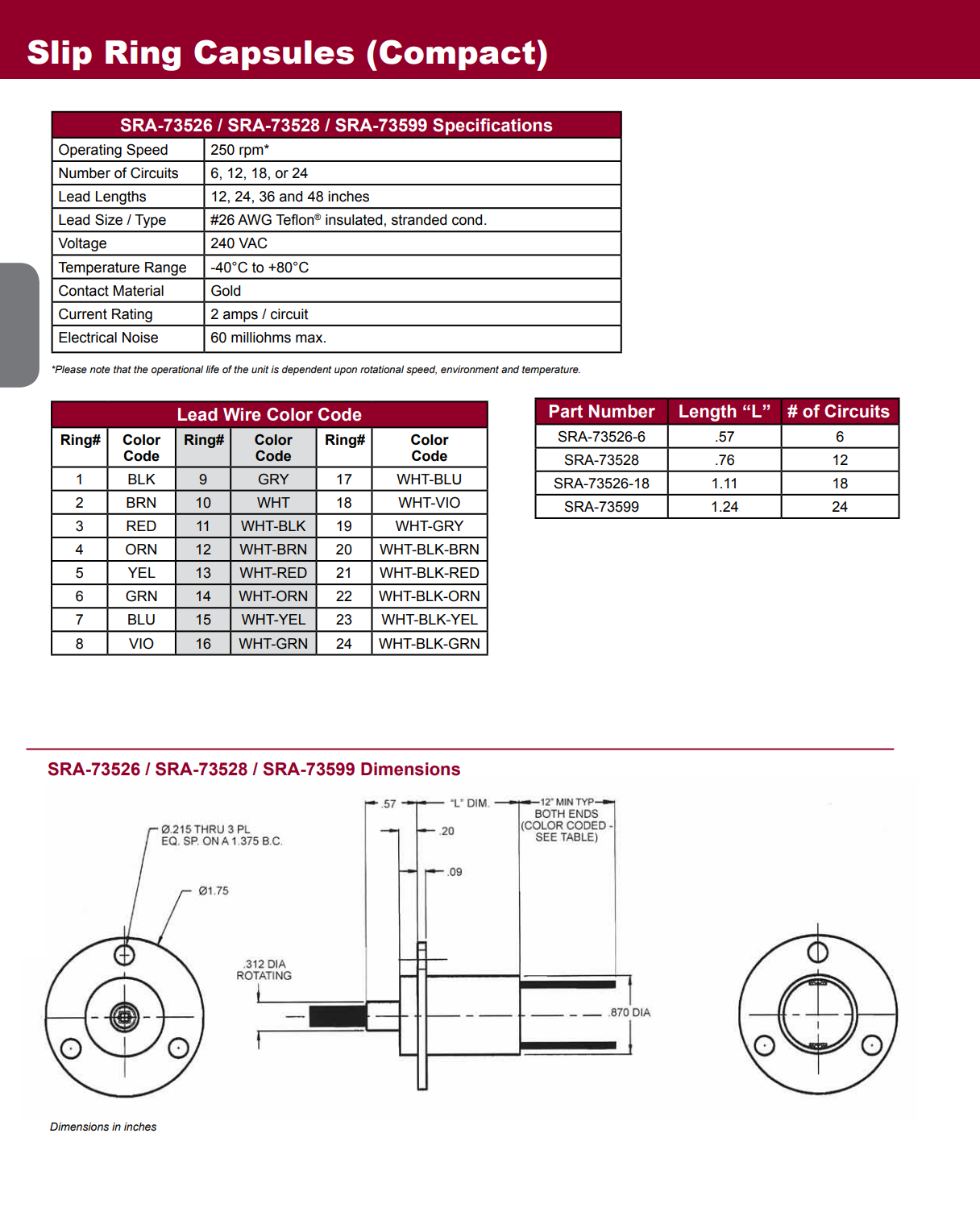

 SRA-73526 / SRA-73528 / SRA-73599
Compact in various circuit configurations
Description
A slip ring can be used in any electromechanical system that requires
unrestrained, continuous rotation while transferring power and / or
data from a stationary to a rotating structure. A slip ring is also called a
rotary electrical interface, commutator, collector, swivel or an electrical
rotary joint.
Features
•  6, 12, 18 and 24 circuit models
•  2 amp / 240 VAC circuits
•  Precision ball bearings meet or exceed life requirements
for most commercial applications
•  Speeds up to 250 rpm
•  Compact size: .87 inch to 1.44 inch lengths
(depending upon number of circuits)
•  Gold-on-gold contacts
•  Compatible with data bus protocols
•  Flexible, color-coded, silver-plated, Teflon insulated lead wires
•  Transfers analog and digital signals
Benefits
•  Smooth running
•  Low torque
•  Compact
•  Quick shipment

MOOGSRA-73526-6

MOOG SRA-73625 导电滑环

MOOG AC6023-6 滑环

MOOG AC6355-36 滑环

MOOG AC6438-106 滑环

MOOG AC6023-12 编码器滑环

MOOG AC6355-56 滑环

MOOG AC6355-36V 滑环

MOOG AC4598-6S 滑环

MOOGAC4598-12滑环

滑环是一种允许电力和电信号从固定结构传输到旋转结构的机电设备。

也称为旋转电气接头、集电环或电动转子，滑环可用于任何需要在传输电力和/或数据的同时进行不受限制的间歇或连续旋转的机电系统。

它能提高机械性能，简化系统操作，并消除从可动接头悬垂的易损坏电线。 对于高速数据传输或在电磁干扰（EMI）敏感环境中进行数据传输，我们制造了一系列的FORJ。

拥有超过10,000种设计，如果您没有找到符合要求的滑环，请联系我们以获取帮助。
探索我们用于各种应用的滑环

航空航天 - 军事

商业 - 工业

建设

油田 - 井下

海洋

医学

风力涡轮机
了解更多关于滑环的信息
滑环介绍
凭借35年以上的经验，我们的业务发展专员 Glenn Dorsey 讨论了电刷滑环的基本知识。从它们的设计和制造到内部运作允许电力和数据传输，Dorsey 分享了选择适合您的电刷滑环的关键信息。
滑环：电阻噪声
滑环噪声来自哪里？在这个视频中，我们的业务发展专家讨论了电阻性/欧姆噪声（传统上称为滑环噪声）以及在不同应用中成功运行滑环所需的因素。

A 滑环 是一种允许从固定结构向旋转结构传输电力和电信号的机电装置。

也称为旋转电气接头、收集器或电转子，滑环可用于任何需要在传输电力和/或数据的同时进行不受限制的间歇或连续旋转的机电系统。

使用滑环的好处

提高机械性能

简化系统操作

消除易受损坏的电线悬挂在可动关节上

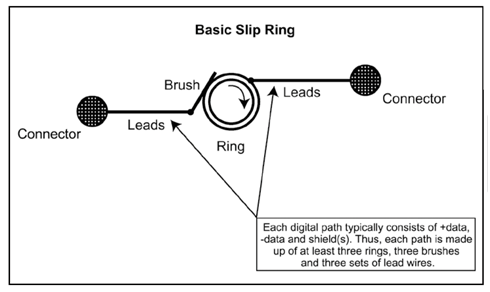

基本滑环配置

作为全球领先的滑环制造商，Moog提供超过10,000种标准和定制的滑环设计。每个滑环的基本组件如下：

 环

一个环组件提供一个或多个电路路径。每个环是导电的，并在环组件旋转360度时提供一个电路路径。

电刷

电刷在旋转部分（通常是环）和固定部分之间提供电气接触。电刷在环上滑动，并安装在电刷组件中，通常固定在固定结构上。

导线

输入和输出导线将环和刷子与外界连接。

连接器

连接器链接到滑环组件的 wiring。连接器是可选的，通常由客户指定。

指定高性能滑环

为了确保在特定应用中的满意运行，应指定以下参数：

数据总线用于传输数据，例如Profibus、以太网、Firewire

用于连接滑环的电缆类型

发射器和接收器之间的最大电缆长度

最大数据速率

可以容忍的最大错误率

最大尺寸，即直径和长度

电路的数量及其额定值，即电压、电流

最大旋转工作速度

运行环境

穆格MOOG光纤旋转接头

MOOG光纤旋转接头（FORJs）对于光学信号而言，就像电滑环对于电信号一样，是一种在旋转接口上传输信号的方法，特别是在传输大量数据时。

FORJs保持了光纤端到端的固有优势。Moog公司已经生产光纤旋转接头超过二十年。

功能：为恶劣环境而强化

紧凑尺寸
多种配置选项
定制设计可用
 联系我们的专家
单通道或多功能通道

FORJ 有单通道和多通道选项。最经济和尺寸高效的选项是单通道和双通道设计。

如果系统中有多于两根光纤，可以使用多路复用解决方案将多个通道组合到一根或两根光纤上，从而使用单通道或双通道FORJ。

在需要多于两个纤维的情况下，Moog有三种设计：FO190、FO242和FO291，这些设计通过堆叠单通道模块来实现所需的通道数量。

FO300对所有光纤通道使用一个通用的解旋转光学元件。

单模或多模

单模光纤由于其芯径小和数值孔径小，允许单模光能量传播，因此在1270纳米到1650纳米波长范围内表现出非常高的带宽。

由于这些较小的芯径和数值孔径，单模光纤连接器（FORJ）必须设计为具有非常精确的机械对准。对准要求取决于光纤连接器的 operating 波长。

标准单模光纤连接器设计用于1310纳米和1550纳米波长。这些连接器在1270纳米到1650纳米波长范围内的其他波长使用时，例如在粗波分复用（CWDM）波长下，

可以预期它们将满足相同的规格要求，CWDM 波长包括1271纳米到1611纳米之间的20个波长增量。

如果需要，FObj可以在发货前在任何或所有CWDM波长下进行测试，以表征这些波长处的性能。多模光纤具有大的芯径和大的数值孔径，允许多种模式的光能量传播。

这些特性允许从LED和VCSEL等光源传输更多的光，但会导致更高的衰减和色散。由于这些衰减和色散特性，多模光纤系统通常用于较短的数据通信链路。大多数多模系统在850 nm和1300 nm波长下工作。
