本TSUBAKI联轴器，NEF18-HUBB-22P2→NEF18-HUBB-22P2-SET

 盘式联轴器的终极版，产品种类丰富。
采用FEM分析优化联轴器设计，具有扭矩传导可靠，可吸收偏移，高精度定位，免加油等特点。联结方法多样，还可提供耐环境的规格。
・扭矩范围：19.6～6860N・m/适用轴径：Φ9mm～Φ130mm
特点
・没有滑动部无需润滑可以长时间使用。
・高扭力刚性：具有高扭力刚性和优异的弹性。
・可提供耐环境规格：提供不锈钢规格，无电解镀镍规格。
・轴联结方式：产品阵容丰富详细请参考下列2项
・可提供长垫块类型：与MD齿轮箱组合使用，适于总轴驱动。备有长垫块类型库存品
与轴的联结方法
・键联结：适用范围　NEF02～NEF700采用一般的键联结方式。提供新JIS键联轴器，实施标准轴孔加工，可短期交货。

・锥形锁联结 (无背隙) ：适用范围　NEF04～NEF25摩擦式联轴器，采用特殊锥形轮毂，维持高扭矩和简洁的构造。
最适于伺服电机的驱动。

・夹紧联结 (无背隙) ：适用范围　NEF02～NEF45每单个轮毂使用一个螺栓进行摩擦联结。打紧螺栓时与轴保持直角，可削减轴方向的空间。

・Power Lock 联结 (无背隙) ：适用范围　NEF04～NEF25动力锁EL系列与加压法兰盘组合使用的类型。可与其他系列的动力锁组合使用，详细请咨询敝公司。

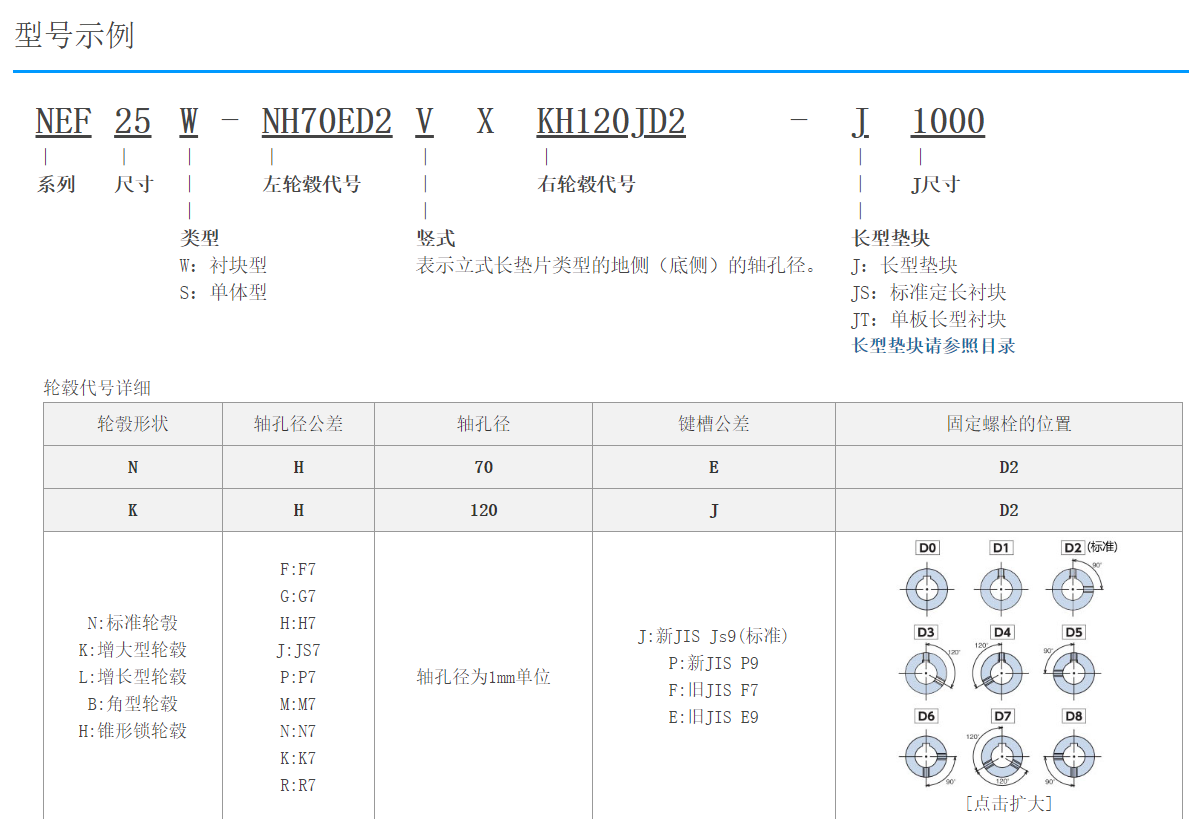

轮毂的种类
・标准轮彀通常使用标准轮毂。
・增大型轮毂如果传动能力有充分富裕，轴径超出标准轮毂的最大轴孔径的场合，无需提高尺寸，使用下图的扩大了毂径H的轮毂即可。
・增长型轮毂如使用标准轮毂时键的接触压力过高，使用下图延长了B尺寸的加长轮毂可以降低键的接触压力。
・角型轮毂动力锁EL系列与加压法兰盘组合使用的类型。加压螺栓已进行攻丝加工



尺寸一览

结构

ECHT挠性联轴器　安装顺序

・请浏览简单易懂的NEF系列安装顺序视频。

长型垫块

• ・可用于浮动轴。

  如装置间的距离较大，可使用浮动轴。

• ・容许偏心度大

  按照垫块长度，可吸收较大的偏心度。

• ・最适于总轴的驱动

  与MD齿轮箱组合使用，适于总轴驱动。

• ・长垫块类型备有库存

  特殊尺寸的长垫块类型备有库存，出货迅速。JS类型采用相当于.3/1800r/min的平衡设计。

• ・轮毂端面间距离最大为6米。

  轮毂面之间的距离最大可6000mm。

库存品长垫块型号一览表。

○为JS类型 (动平衡G6.3/ 1800r/min同等) ●为通常的长垫块类型（焊接构造）。

耐环境规格 (请咨询敝公司。)
