产品概述

• 采用了内径与外径之比小的设计，抑制了压力的产生，故可以缩小轮毂的外径

• 产品由内环，外环，垫片和固定螺栓4个零部件构成。固定螺栓的个数少，可消减安装工时

• 具备自动定心功能，组装轮毂时的同轴度出色，无需定心用导向机构，故轮毂孔可为直形，无需麻烦的加工

• 组装时轮毂不会移动

• TF系列适用轴径：Φ6～Φ90，扭矩范围：11～8820N・m ，适用面粗糙度：Ra1.6

• 适用轴公差：h8。轮毂内径公差：H8

• 另有TF-KP无电解镀镍产品。可适用于洁净室的简易防锈

产品特点

• 单锥形环：外环的内径与内环的外径成锥形，通过打紧固定螺栓，外环在锥形面以及轮毂内面滑动的同时移动。此时因楔形作用，产生推压轴和轮毂内面的半径力P、P‘。推压力P、P‘生成摩擦力，可完全固定轴和轮毂

• 具备自定心功能：组装轮毂时的同轴度出色，无需定心用导向机构，故轮毂孔和轴都可为直形，无需额外进行加工※自动定心功能是指当联结轴与轮毂时，抑制轮毂跳动的功能。换而言之，也就是将轴尽量移至轮毂的中心的功能※动力锁产品分为有定心和无定心功能的系列。无定心功能的系列需在轮毂（轴和轮毂直接接触的部分）设置导向。导向部的长度如达到轴径的一半，即可获得实用的定心精度



• 组装时轮毂不会移动：使用卡环安装法兰的场合，打紧固定螺栓时卡环起到止动的作用，阻止轮毂与外环向前方移动从而造成轮毂在外环和轮毂内面的滑动。不使用卡环直接安装时，因无卡环的止动，打紧固定螺栓导致轮毂与外环靠近前方（滑动不会引起损失或传动扭矩增大）。※如果轮毂移动妨碍使用，请选择轮毂无移动的类型

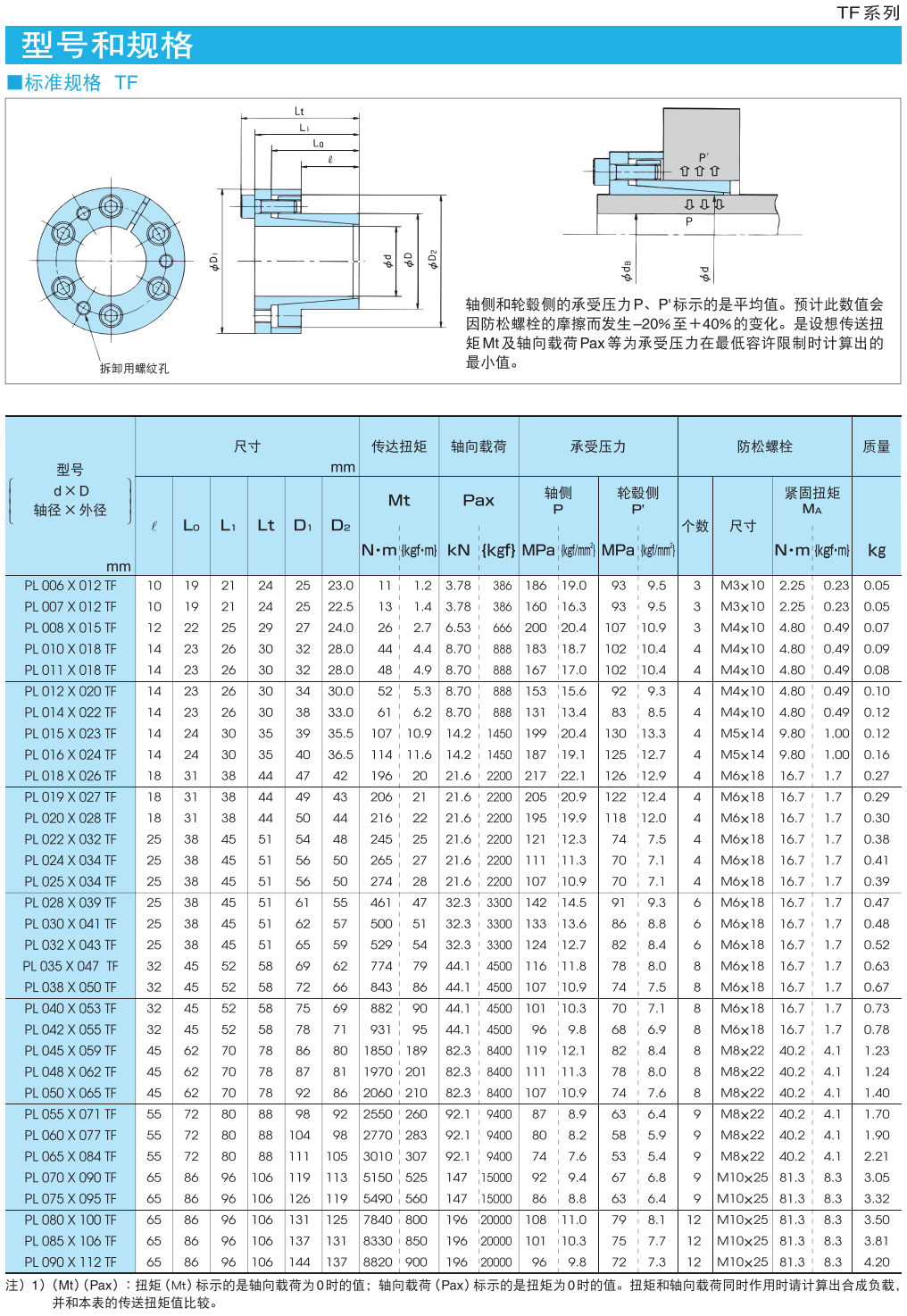

胀紧套TF系列

产品由内环，外环，垫片和固定螺丝4个零部件构成，仅需打紧固定螺栓即可强力联结。内外径比小，适合于小径轮毂。具备自定心功能。

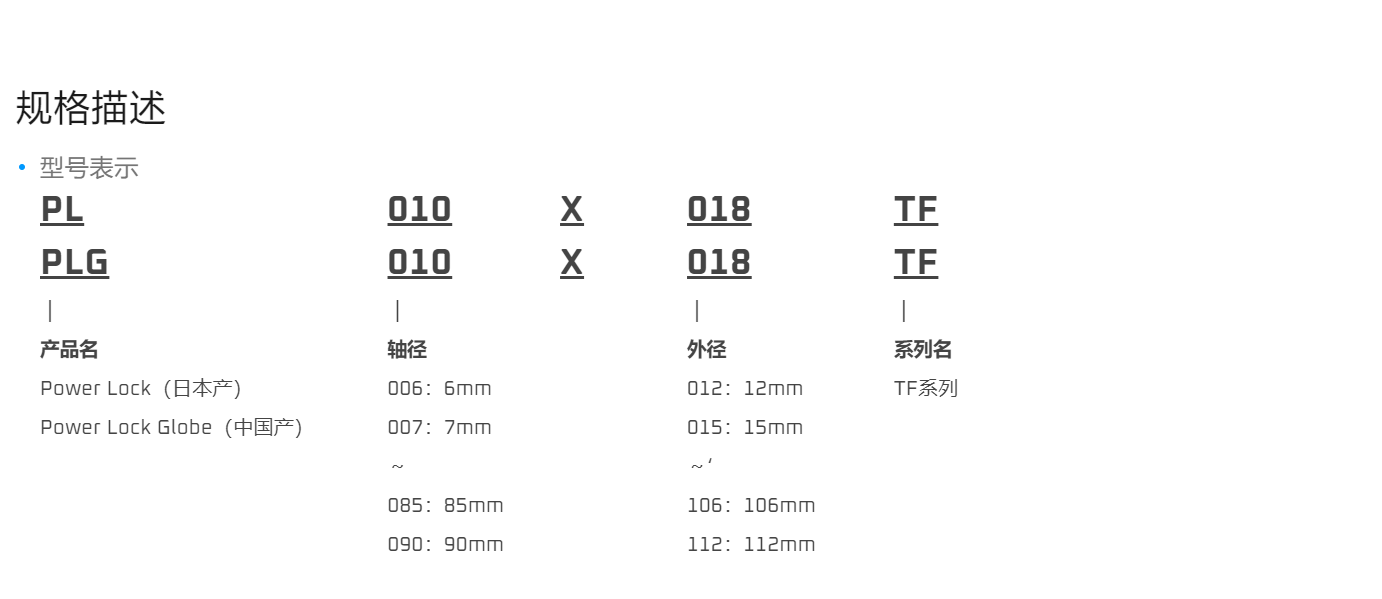

型号一览（点击PL型号可显示产品详细信息-PLG各参数与PL相同）

PL产品（日本产） PLG产品（中国产）

PL006X012TF PL025X034TF PL070X090TF - PLG025X034TF PLG070X090TF

PL007X012TF PL028X039TF PL075X095TF - PLG028X039TF PLG075X095TF

PL008X015TF PL030X041TF PL080X100TF - PLG030X041TF PLG080X100TF

PL010X018TF PL032X043TF PL085X106TF PLG010X018TF PLG032X043TF PLG085X106TF

PL011X018TF PL035X047TF PL090X112TF PLG011X018TF PLG035X047TF PLG090X112TF

PL012X020TF PL038X050TF - PLG012X020TF PLG038X050TF -

PL014X022TF PL040X053TF - PLG014X022TF PLG040X053TF -

PL015X023TF PL042X055TF - PLG015X023TF PLG042X055TF -

PL016X024TF PL045X059TF - PLG016X024TF PLG045X059TF -

PL018X026TF PL048X062TF - PLG018X026TF PLG048X062TF -

PL019X027TF PL050X065TF - PLG019X027TF PLG050X065TF -

PL020X028TF PL055X071TF - PLG020X028TF PLG055X071TF -

PL022X032TF PL060X077TF - PLG022X032TF PLG060X077TF -

PL024X034TF PL065X084TF - PLG024X034TF PLG065X084TF -
