RS滚子链・ANSI规格
RS Chain
传动链一般作为适于低速大负荷的经济型动力装置使用。通过调整使用以及润滑方法，也可用于高速传动。集结椿本核心技术的「G8」系列通用传动链，采用新开发的防锈润滑油，磨损寿命是过往「G7-EX」系列的1.2倍，符合JIS・ASME标准，相当于ISO“A”级的国际标准。需要更大传动能力的场合，除了加大链条尺寸外，还可将链条2列，3列，多列设置。
应用领域
汽车制造
电子电气
采矿行业
电力生产
纺织服装
钢铁行业
化学行业
其他行业



产品概述

• 传动链也被称为滚子链。通过被称为链轮的类似齿轮的旋转体，将电机等动力作为张力出传导至驱动轴的机械元件

• 由内，外链板，链销，套筒，滚子5个零件构成。一般用于低速大负荷的动力传动，或升降驱动

• 具有减速比大，轴间距离的自由度高，双面使用可进行多轴传动等特点，可用于多种用途

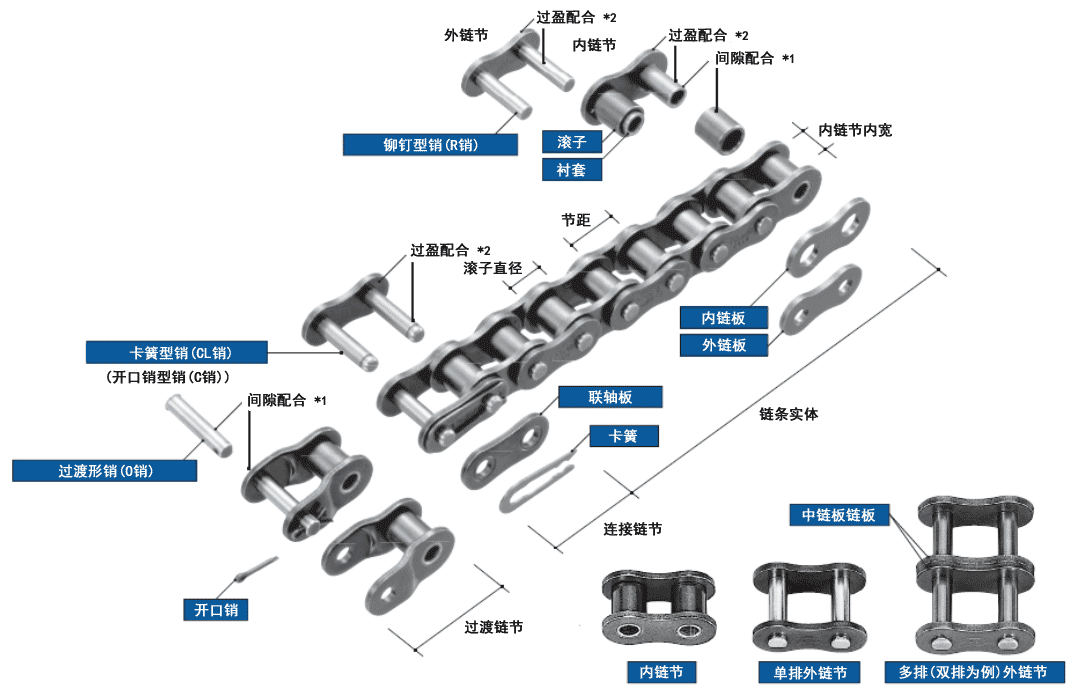

  点击下图浏览传动链结构相关的技术资料



产品特点

      传动链的特点

• 减速比大(一般为1：7)

• 可确保较大的轴间距离（通常4m以下）。轴间距离自由度高也是特点之一

• 链条两面均可使用，可以多轴传动

• 安装替换简单。(断连简单)

• 如果轴间距离小，且构造支撑链条，可垂直使用

• 与带轮相比，同一扭矩时，可使用小直径的链轮

• 动力由多数轮齿传动，相比齿轮，可减轻链轮齿的磨损

• 吸收冲击的能力高于齿轮

      椿本传动链・G8系列通用型RS滚子链的特点

• 磨损寿命大幅提高

• 采用椿本的加工技术，特殊的无缝一体套筒

• 高精度一体套筒和特殊凹痕（LD）加工提高了润滑油的保持效果

• 新开发的改善粘黏的防锈润滑油，使得磨损寿命再次提升

使用方法

     传动链适用范围广泛，可应用于各行业的传动需求，此处只列出部分案例

自跑式履带式钻机

钢铁设备·压延滚筒输送机

多段式立体车库

铝材表面处理装置

碎石搬送输送带

钢铁设备棒材冷却装置

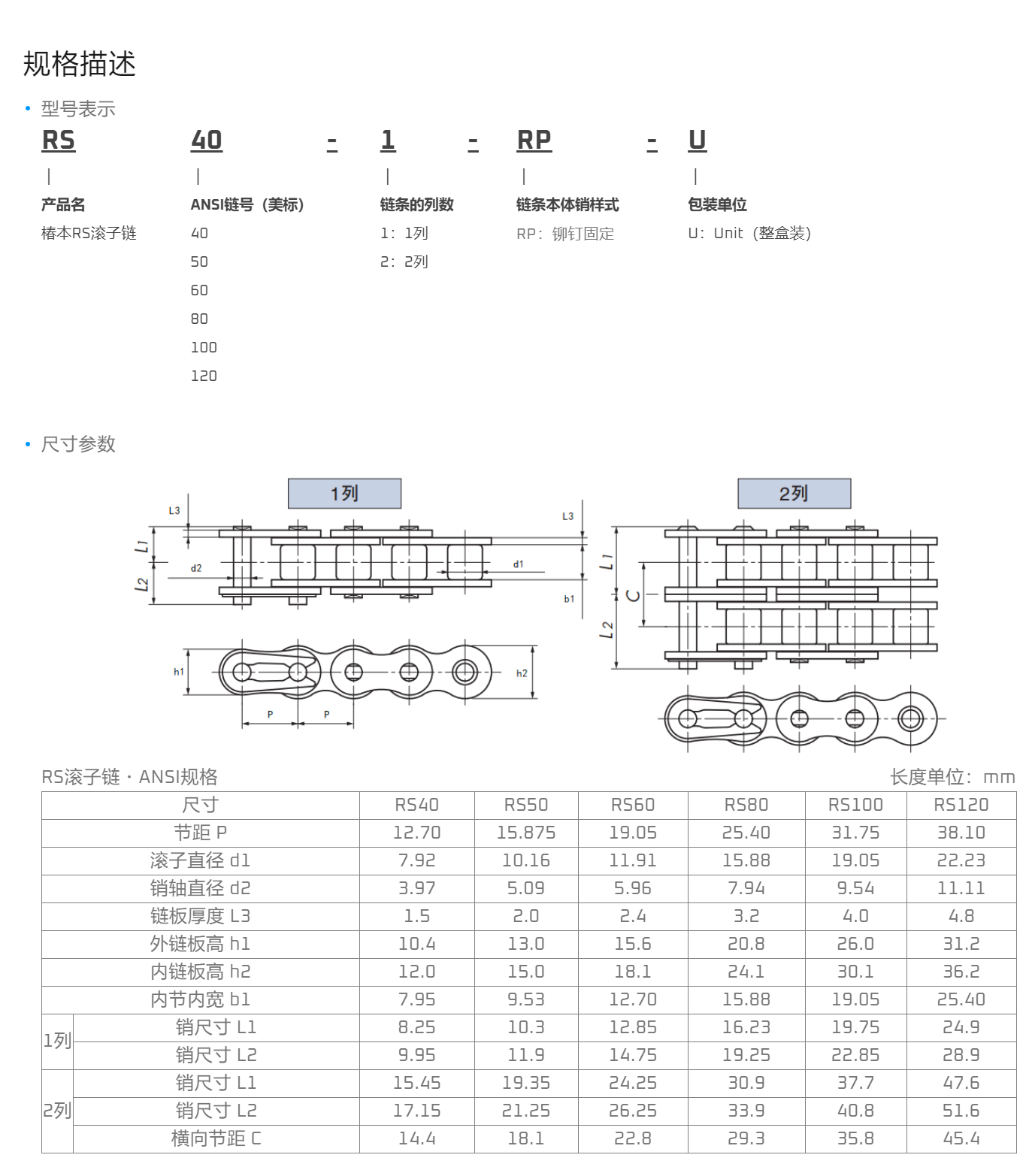

型号一览（点击型号可显示详细信息-日本网页读取较慢请耐心等待）

型号

ANSI

链号

节距

mm

列数

JIS抗拉强度

kN{kgf}

最小抗拉强度

kN{kgf}

最大容许张力

kN{kgf}

重量

kg/m

重量

kg/盒

节数

1盒

RS40-1-RP-U 40 12.70 1 13.9 {1418} 17.7 {1800} 3.63 {370} 0.64 1.95 240

RS40-2-RP-U 40 12.70 2 27.8 {2835} 35.5 {3600}

6.18 {630}

1.27

3.87 240

RS50-1-RP-U 50 15.875 1 21.8 {2223} 28.4 {2900} 6.37{650} 1.04 3.17 192

RS50-2-RP-U 50 15.875 2 43.6  {4446} 56.9 {5800}

10.8 {1100}

2.07

6.31 192

RS60-1-RP-U 60 19.05 1 31.3 {3192} 40.2 {4100} 8.83 {900} 1.53 4.66 160

RS60-2-RP-U 60 19.05 2 62.6 {6384} 80.4 {8200}

15.0 {1530}

3.04

9.27 160

RS80-1-RP-U 80 25.40 1 55.6 {5670} 71.6 {7300} 14.7 {1500} 2.66 8.11 120

RS80-2-RP-U 80 25.40 2 111.2 {11340} 143 {14600}

25.0 {2550}

5.27

16.06 120

RS100-1-RP-U 100 31.75 1 87.0 {8872} 107 {10900} 22.6 {2300} 3.99 12.16 96

RS120-1-RP-U 120 38.10 1  125.0 {12747}   148{ 15100} 30.4 {3100} 5.93 18.07 80（注意）强度：使用1节距型过渡链节时，最大容许张力为上表的65%
