产品概述

• 电缆拖链是一种在本体内部通过安放电缆或液压、空压等软管，在移动装置与固定端之间可靠支持管线的装置

• 将需要保护的电缆或液压、空压等软管贯穿在拖链之中，避免由于管线与设备缠绕、摩擦造成的破损与泄露

• 根据收纳的电缆等的条数，内部可设置隔片，分隔不同属性的管线，延长使用寿命

• 提供塑料与钢两种材质的拖链，不同系列可直线、旋转、3D运动

• 弯曲部分以恒定半径沿一个方向弯曲

产品特点

      电缆拖链的基础知识及术语

• 悬空长度（F）：表示电缆拖链的支点间距，容许长度根据型号决定

• 最大行程（S）：装置的移动部（电缆拖链移动端）作2点间往复运动距离

• 长度余量（K）：为预防设置尺寸误差而流出的电缆拖链的余量

• 链节节距（P）：电缆拖链相邻链节间的距离

• 弯曲半径（R）：电缆拖链沿恒定方向以恒定半径弯曲

• 支撑滚轮         ：超出容许移动行程使用时，为支持电缆拖链，需要安装支撑滚轮（或导槽）

     拖链接头的基础知识及术语

     椿本拖链・TKP型-TKP58H39的特点

• TKP58H39由“移动端接头”、“链节”、“固定端接头”、“隔片（需另行单独购买）”组成

• 产品链节节距58mm，内高39mm，有W50、W75、W100、W125多种内宽可供选择

• 链节的横梁可打开，可从电缆拖链的外侧或内侧装入电缆与管线

• 多根电缆与管线的情况下，可安装隔片，更好的分隔保护

 TKP58H39（节距58内高39）
椿本TKP型电缆拖链为塑料材质，最通用的标准型产品。从小型尺寸到大型尺寸，品种丰富的基础型号。经济性好，交货期短，拼接容易。符合RoHS标准。
应用领域
汽车制造
电子电气
采矿行业
电力生产
纺织服装
钢铁行业
机械设备
其他行业
使用方法
    电缆拖链适用范围广泛，可应用于众多行业，此处只列出部分案例

机械设备（XY轴工作台，舞台移动，门型工作机等）
金属加工（断路器，自动焊接装置，材料进给装置等）
物流/搬运（立体仓库，台车搬运，堆垛吊车等）
自动化设备（自动取料装置，自动焊接装置，液晶板搬运装置，工件移动台车等）
吊车起重机（港湾门型起重机，吊车等）
树脂加工（注塑机）
液晶/半导体/检查机械（贴片机，检查装置，X线检查机，CT检查机）
产业机械（工件搬运台车、门的开闭，检查装置等各种产业机械）
自动提款机 升降台装置 抓娃娃机 会场显示器升降
无障碍设施/电动升降机 电动滑门 特种车辆/挖掘机

拖链接头

固定端

一体式

TKP58H39W125-FO
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥80.60

拖链接头

移动端

一体式

TKP58H39W125-MO
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥80.60

拖链接头

固定端

一体式

TKP58H39W100-FO
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥78.30

拖链接头

移动端

一体式

TKP58H39W100-MO
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥78.30

拖链接头

固定端

一体式

TKP58H39W75-FO
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥74.60

拖链接头

移动端

一体式

TKP58H39W75-MO
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥74.60

拖链接头

固定端

一体式

TKP58H39W50-FO
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥71.40

拖链接头

移动端

一体式

TKP58H39W50-MO
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥71.40

拖链接头

固定端

分开式

TKP58H39-FC
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥51

拖链接头

移动端

分开式

TKP58H39-MC
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥51

拖链接头

移动端

分开式

TKP58H39-MOB
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥51

拖链接头

固定端

分开式

TKP58H39-FOA
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥51

拖链接头

移动端

分开式

TKP58H39-MOA
TKP58H39（节距58内高39） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥51

拖链接头

固定端

一体式

TKP45H25W103-FO
TKP45H25（节距45内高25） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥47

拖链接头

移动端

一体式

TKP45H25W103-MO
TKP45H25（节距45内高25） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥47

拖链接头

固定端

一体式

TKP45H25W78-FO
TKP45H25（节距45内高25） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥44.40

拖链接头

移动端

一体式

TKP45H25W78-MO
TKP45H25（节距45内高25） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥44.40

拖链接头

固定端

一体式

TKP45H25W58-FO
TKP45H25（节距45内高25） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥41.50

拖链接头

移动端

一体式

TKP45H25W58-MO
TKP45H25（节距45内高25） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥41.50

拖链接头

固定端

一体式

TKP45H25W38-FO
TKP45H25（节距45内高25） / 塑料电缆拖链 / 电缆拖链·支撑软管及导向装置
￥38.90

日本TSUBAKI椿本塑料拖链，TKP58H39W125-FO，TKP58H39W125-MO，TKP58H39W75-MO现货

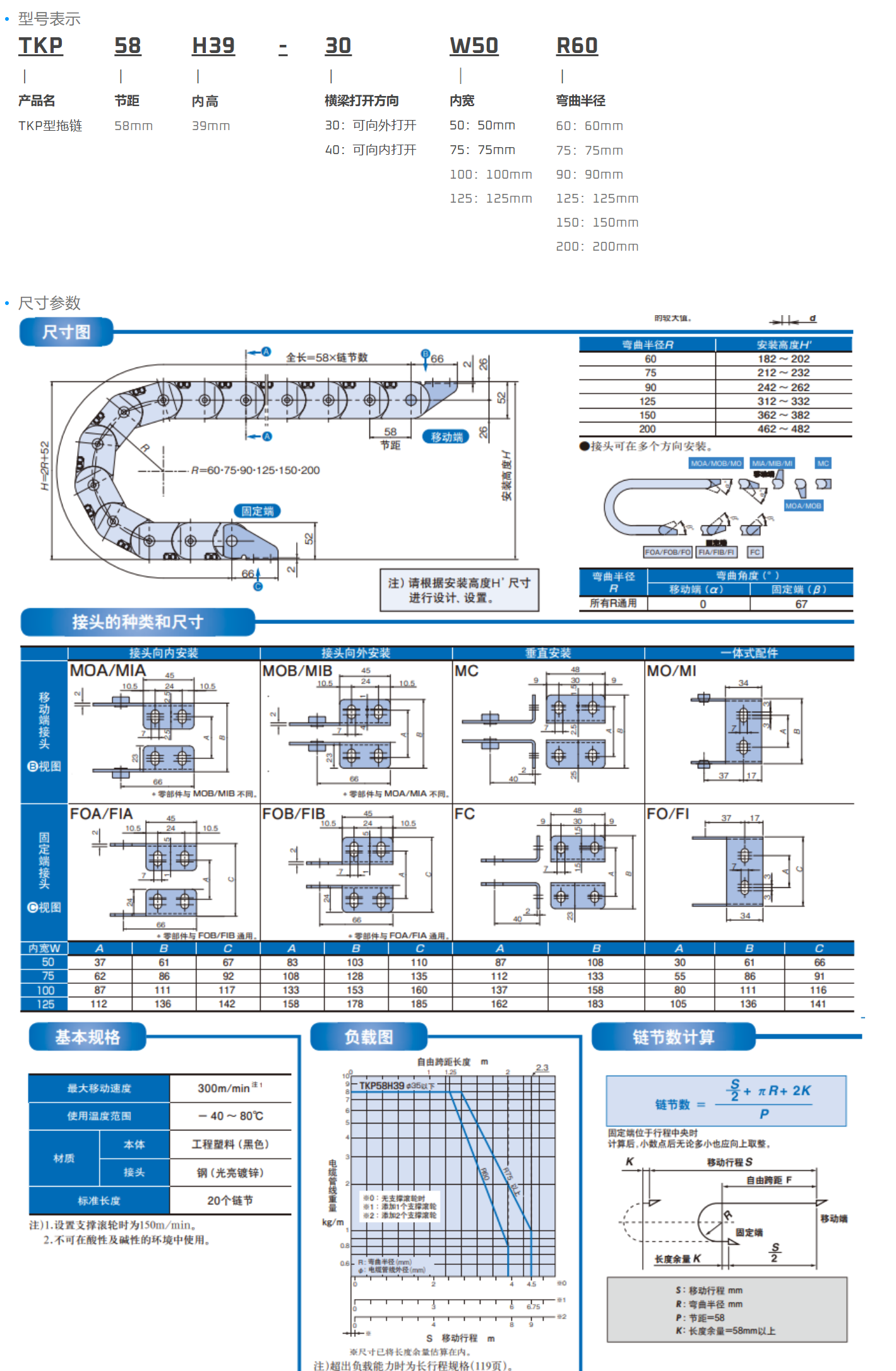

• 型号一览（拖链链节）

  长度单位：mm

  型号	拖链 节距	拖链 内高	横梁 打开	拖链 内宽	拖链 弯曲半径	拖链 最大行程	电缆/管线 最大外径	电缆/管线 最大质量 kg/m
  TKP58H39-30W50R60	58	39	向外	50	60	3,900	35	8
  TKP58H39-30W50R75					75	4,300
  TKP58H39-30W50R90					90
  TKP58H39-30W50R125					125
  TKP58H39-30W50R150					150
  TKP58H39-30W50R200					200
  TKP58H39-30W75R60				75	60	3,900
  TKP58H39-30W75R75					75	4,300
  TKP58H39-30W75R90					90
  TKP58H39-30W75R125					125
  TKP58H39-30W75R150					150
  TKP58H39-30W75R200					200
  TKP58H39-30W100R60				100	60	3,900
  TKP58H39-30W100R75					75	4,300
  TKP58H39-30W100R90					90
  TKP58H39-30W100R125					125
  TKP58H39-30W100R150					150
  TKP58H39-30W100R200					200
  TKP58H39-30W125R60				125	60	3,900
  TKP58H39-30W125R75					75	4,300
  TKP58H39-30W125R90					90
  TKP58H39-30W125R125					125
  TKP58H39-30W125R150					150
  TKP58H39-30W125R200					200
  TKP58H39-40W50R60			向内	50	60	3,900
  TKP58H39-40W50R75					75	4,300
  TKP58H39-40W50R90					90
  TKP58H39-40W50R125					125
  TKP58H39-40W50R150					150
  TKP58H39-40W50R200					200
  TKP58H39-40W75R60				75	60	3,900
  TKP58H39-40W75R75					75	4,300
  TKP58H39-40W75R90					90
  TKP58H39-40W75R125					125
  TKP58H39-40W75R150					150
  TKP58H39-40W75R200					200
  TKP58H39-40W100R60				100	60	3,900
  TKP58H39-40W100R75					75	4,300
  TKP58H39-40W100R90					90
  TKP58H39-40W100R125					125
  TKP58H39-40W100R150					250
  TKP58H39-40W100R200					200
  TKP58H39-40W125R60				125	60	3,900
  TKP58H39-40W125R75					75	4,300
  TKP58H39-40W125R90					90
  TKP58H39-40W125R125					125
  TKP58H39-40W125R150					150
  TKP58H39-40W125R200					200

• 型号一览（拖链接头）

• 型号	固定端/移动端	安装面	接头朝向	接头样式	适用拖链链节
  TKP58H39-FC	固定端	垂直	垂直	分体式	TKP58H39 产品
  TKP58H39-FOA		外侧	向内
  TKP58H39W50-FO			-	一体式	TKP58H39-30(40)W50 产品
  TKP58H39W75-FO					TKP58H39-30(40)W75 产品
  TKP58H39W100-FO					TKP58H39-30(40)W100 产品
  TKP58H39W125-FO					TKP58H39-30(40)W125 产品
  TKP58H39-MC	移动端	垂直	垂直	分体式	TKP58H39 产品
  TKP58H39-MOA		外侧	向内
  TKP58H39-MOB			向外
  TKP58H39W50-MO			-	一体式	TKP58H39-30(40)W50 产品
  TKP58H39W75-MO					TKP58H39-30(40)W75 产品
  TKP58H39W100-MO					TKP58H39-30(40)W100 产品
  TKP58H39W125-MO					TKP58H39-30(40)W125 产品
