产品概述

• 电缆拖链是一种在本体内部通过安放电缆或液压、空压等软管，在移动装置与固定端之间可靠支持管线的装置

• 将需要保护的电缆或液压、空压等软管贯穿在拖链之中，避免由于管线与设备缠绕、摩擦造成的破损与泄露

• 根据收纳的电缆等的条数，内部可设置隔片，分隔不同属性的管线，延长使用寿命

• 提供塑料与钢两种材质的拖链，不同系列可直线、旋转、3D运动

• 弯曲部分以恒定半径沿一个方向弯曲

产品特点

      电缆拖链的基础知识及术语

• 悬空长度（F）：表示电缆拖链的支点间距，容许长度根据型号决定

• 最大行程（S）：装置的移动部（电缆拖链移动端）作2点间往复运动距离

• 长度余量（K）：为预防设置尺寸误差而流出的电缆拖链的余量

• 链节节距（P）：电缆拖链相邻链节间的距离

• 弯曲半径（R）：电缆拖链沿恒定方向以恒定半径弯曲

• 支撑滚轮         ：超出容许移动行程使用时，为支持电缆拖链，需要安装支撑滚轮（或导槽）

     拖链接头的基础知识及术语

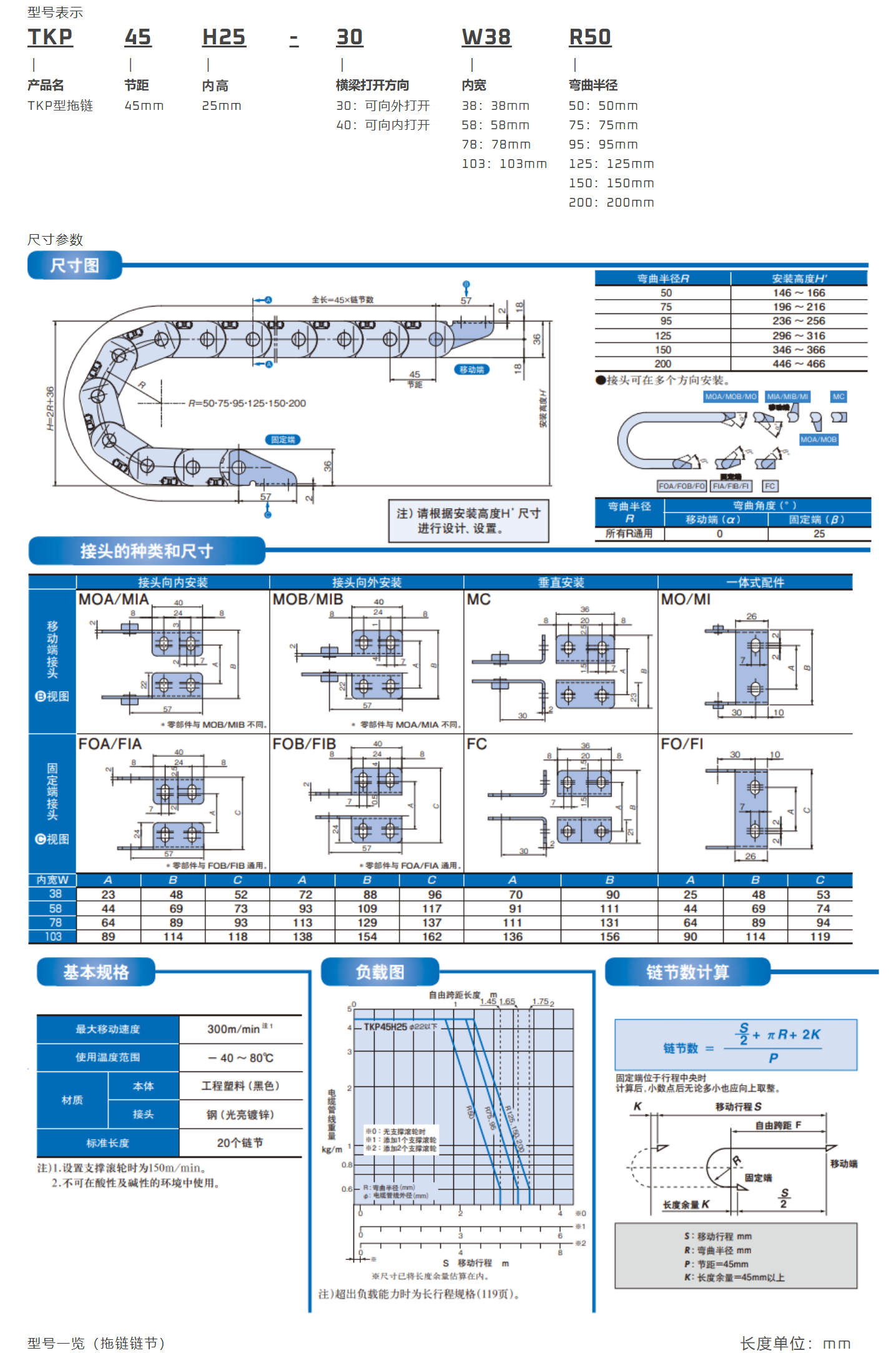

     椿本拖链・TKP型-TKP45H25的特点

• TKP45H25由“移动端接头”、“链节”、“固定端接头”、“隔片（需另行单独购买）”组成

• 产品链节节距45mm，内高25mm，有W38、W58、W78、W103多种内宽可供选择

• 链节的横梁可拆卸，可从电缆拖链的外侧或内侧装入电缆与管线

• 多根电缆与管线的情况下，可安装隔片，更好的分隔保护

使用方法

    电缆拖链适用范围广泛，可应用于众多行业，此处只列出部分案例

机械设备（XY轴工作台，舞台移动，门型工作机等）

金属加工（断路器，自动焊接装置，材料进给装置等）

物流/搬运（立体仓库，台车搬运，堆垛吊车等）

自动化设备（自动取料装置，自动焊接装置，液晶板搬运装置，工件移动台车等）

吊车起重机（港湾门型起重机，吊车等）

树脂加工（注塑机）

液晶/半导体/检查机械（贴片机，检查装置，X线检查机，CT检查机）

产业机械（工件搬运台车、门的开闭，检查装置等各种产业机械）

自动提款机 升降台装置 抓娃娃机 会场显示器升降

无障碍设施/电动升降机 电动滑门 特种车辆/挖掘机

• 型号一览（拖链链节）

  长度单位：mm

  型号	拖链 节距	拖链 内高	横梁 打开	拖链 内宽	拖链 弯曲半径	拖链 最大行程	电缆/管线 最大外径	电缆/管线 最大质量 kg/m
  TKP45H25-30W38R50	45	25	向外	38	50	2,800	22	4
  TKP45H25-30W38R75					75	3,200
  TKP45H25-30W38R95					95
  TKP45H25-30W38R125					125	3,300
  TKP45H25-30W38R150					150
  TKP45H25-30W38R200					200
  TKP45H25-30W58R50				58	50	2,800
  TKP45H25-30W58R75					75	3,200
  TKP45H25-30W58R95					95
  TKP45H25-30W58R125					125	3,300
  TKP45H25-30W58R150					150
  TKP45H25-30W58R200					200
  TKP45H25-30W78R50				78	50	2,800
  TKP45H25-30W78R75					75	3,200
  TKP45H25-30W78R95					95
  TKP45H25-30W78R125					125	3,300
  TKP45H25-30W78R150					150
  TKP45H25-30W78R200					200
  TKP45H25-30W103R50				103	50	2,800
  TKP45H25-30W103R75					75	3,200
  TKP45H25-30W103R95					95
  TKP45H25-30W103R125					125	3,300
  TKP45H25-30W103R150					150
  TKP45H25-30W103R200					200
  TKP45H25-40W38R50			向内	38	50	2,800
  TKP45H25-40W38R75					75	3,200
  TKP45H25-40W38R95					95
  TKP45H25-40W38R125					125	3,300
  TKP45H25-40W38R150					150
  TKP45H25-40W38R200					200
  TKP45H25-40W58R50				58	50	2,800
  TKP45H25-40W58R75					75	3,200
  TKP45H25-40W58R95					95
  TKP45H25-40W58R125					125	3,300
  TKP45H25-40W58R150					150
  TKP45H25-40W58R200					200
  TKP45H25-40W78R50				78	50	2,800
  TKP45H25-40W78R75					75	3,200
  TKP45H25-40W78R95					95
  TKP45H25-40W78R125					125	3,300
  TKP45H25-40W78R150					150
  TKP45H25-40W78R200					200
  TKP45H25-40W103R50				103	50	2,800
  TKP45H25-40W103R75					75	3,200
  TKP45H25-40W103R95					95
  TKP45H25-40W103R125					125	3,300
  TKP45H25-40W103R150					150
  TKP45H25-40W103R200					200

• 型号一览（拖链接头）

  型号	固定端/移动端	安装面	接头朝向	接头样式	适用拖链链节
  TKP45H25-FC	固定端	垂直	垂直	分体式	TKP45H25 产品
  TKP45H25-FOA		外侧	向内
  TKP45H25W38-FO			-	一体式	TKP45H25-30(40)W38 产品
  TKP45H25W58-FO					TKP45H25-30(40)W58 产品
  TKP45H25W78-FO					TKP45H25-30(40)W78 产品
  TKP45H25W103-FO					TKP45H25-30(40)W103 产品
  TKP45H25-MC	移动端	垂直	垂直	分体式	TKP45H25 产品
  TKP45H25-MOA		外侧	向内
  TKP45H25-MOB			向外
  TKP45H25W38-MO			-	一体式	TKP45H25-30(40)W38 产品
  TKP45H25W58-MO					TKP45H25-30(40)W58 产品
  TKP45H25W78-MO					TKP45H25-30(40)W78 产品
  TKP45H25W103-MO					TKP45H25-30(40)W103 产品
