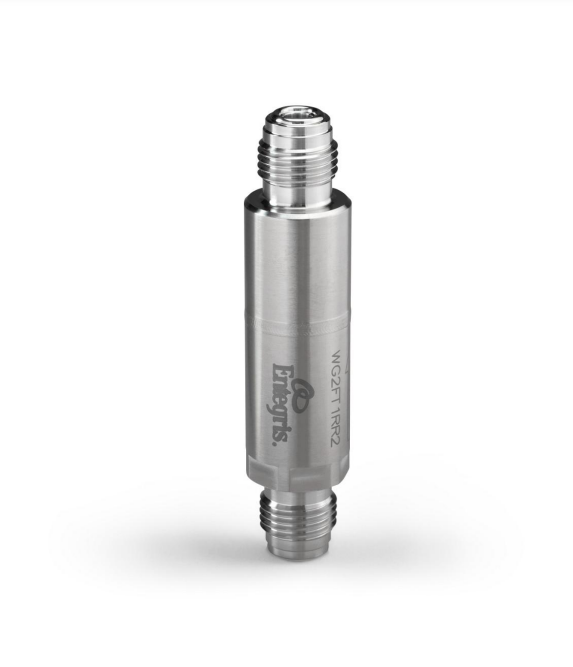

应特格Wafergard® II F 微型在线气体过滤器,WG2FT1RR2,常卖型号!
应特格Wafergard® II F 微型在线气体过滤器,WG2FT1RR2,常卖型号!
应特格Wafergard® II F 微型在线气体过滤器,WG2FT1RR2,常卖型号!
应特格Wafergard® II F 微型在线气体过滤器,WG2FT1RR2,常卖型号!
推荐用于惰性和反应性气体,这些气体过滤器与所有类别的半导体工艺气体具有出色的兼容性,并且易于安装在狭小的气体面板和柜子中。

PTFE 膜提供高效过滤
低压降减少了低蒸汽压气体中冷凝的风险
与所有类别的半导体工艺气体具有出色的兼容性
用于惰性气体和反应性气体,包括臭氧
产品规格
材料
|
过滤元件
|
疏水性PTFE膜由模压PFA结构支撑 |
|
|
住房 |
电抛光 VAR 316L 不锈钢 |
|
Downstream cleanliness |
Less than 0.03 particles/liter (<1 particle/ft3) greater than 0.01 µm |
|
|
Volatiles |
<10 ppb moisture |
|
Removal rating |
≥0.0015 µm |
|
|
Surface finish interior |
≤7 µin Ra |
|
|
Helium leak rating |
Qualified |
2 × 10-10 cc/sec |
|
|
Tested |
1 × 10-9 cc/sec |
|
Operating conditions |
Maximum inlet pressure |
207 barg (3000 psig) @ 23°C (73°F) |
|
|
Maximum forward differential pressure |
4 bar (60 psid) @ 23°C (73°F)
|
|
|
Maximum reverse differential pressure |
0.07 MPa (0.7 bar,10 psid) @ 23°C (73°F)
|
|
|
Maximum operating temperature |
120°C (248°F) |
Particle retention
|
Greater than 99.9999999% (9 LRV) removal of all particles @ 30 slpm (referenced at the most penetrating particle size) |
|
Flow rating |
Refer to performance data |
|

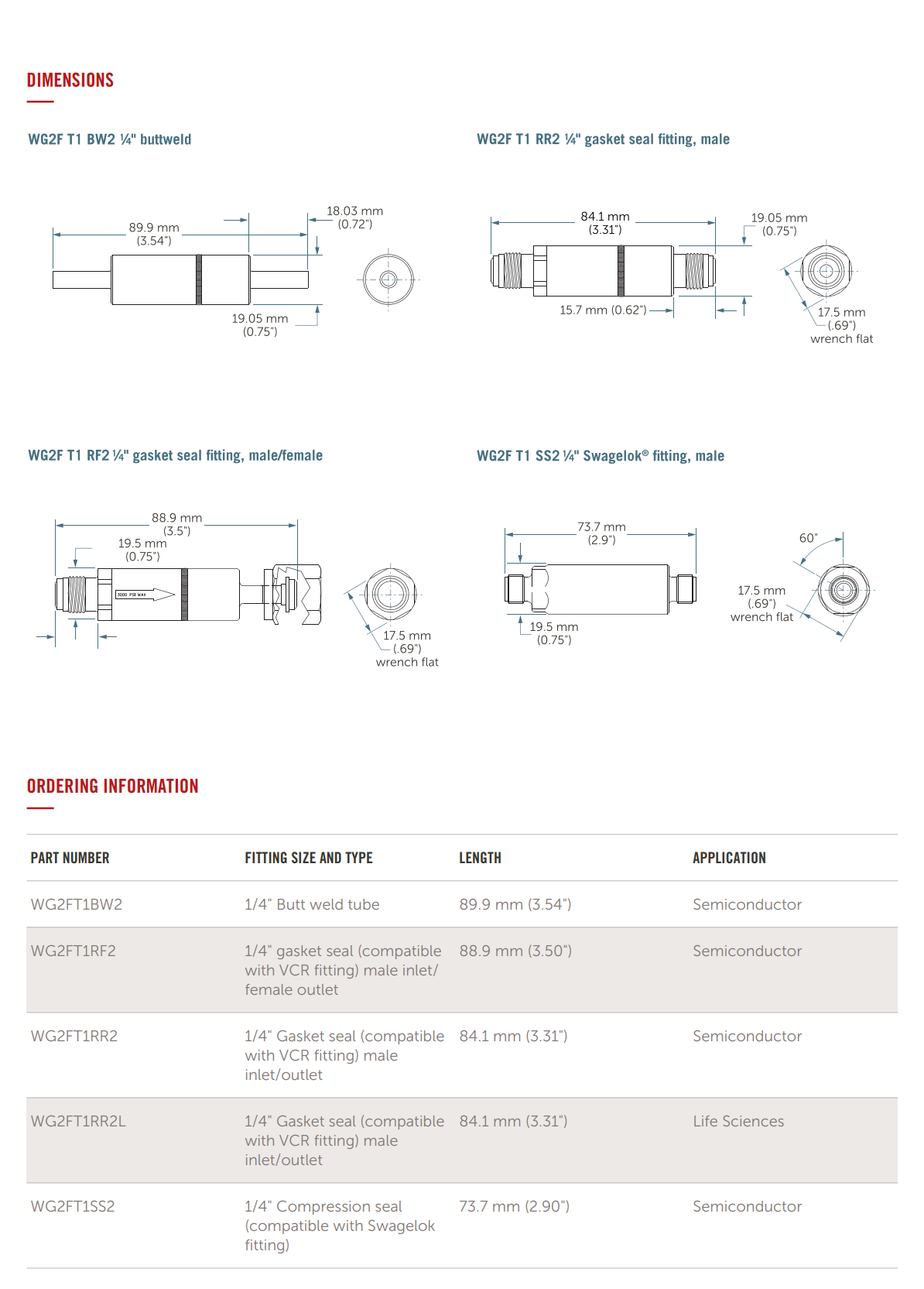

零件编号
Wafergard

II F 微型在线气体过滤器 部件编号
部件编号 适配尺寸和类型 长度 申请
WG2FT1BW2 1/4" 对焊管 89.9 毫米 (3.54英寸) 半导体
WG2FT1RF2 1/4" 垫密封 (兼容VCR接头) 阳口进/阴口出 88.9 毫米 (3.50英寸) 半导体
WG2FT1RR2 1/4" 垫片密封(兼容VCR接头)阳口入口/出口 84.1 毫米 (3.31英寸) 半导体
WG2FT1RR2L 1/4" 垫片密封(兼容VCR接头)阳口入口/出口 84.1 毫米 (3.31英寸) 生命科学
WG2FT1SS2 1/4" 压缩密封(兼容Swagelok接头) 73.7 毫米 (2.90英寸) 半导体
