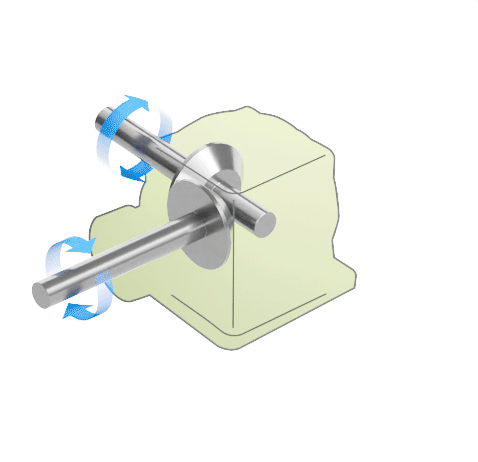

传动能力表

减速比 横向轴转速

r/min 传动能力：横向单轴型 容许OHL 交叉轴容许扭矩 惯性力矩

{GD2} 背隙

度 大概

质量

kg 大致油量

(油浴 )

输入

kW 交叉轴扭矩 横向轴 直交轴

N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} ×10-3

kg･m2 ×10-3

{kgf･m2}

1:1 3000 --- --- --- --- --- --- --- 627 64.0 4.80 19.2 0.19

～

0.82 49 1.9L

2000 57.3 268 27.3 2941 300 3040 310

1750 52.3 279 28.5 3087 315 3234 330

1450 45.6 294 30.0 3234 330 3381 345

1150 37.5 305 31.1 3479 355 3626 370

870 29.0 312 31.8 3773 385 3969 405

580 19.8 319 32.6 4263 435 4459 455

300 10.6 331 33.8 5243 535 6958 710

100 3.70 346 35.3 8428 860 8820 900

10 0.38 361 36.8 8428 860 8820 900

・在各转速间使用时，请用插值法计算。



・横向轴转速低于10r/min时，请使用10r/min时的数值。



・横向轴转速超过1150r/min使用时，为强制注油规格。(特殊规格的介绍)

　因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。



标准规格

减



速



部

轴端键槽部 新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）

输出轴端 有螺孔加工

周



围



条



件 设置场所 室内灰尘少，无水淋的场所

环境温度 -10℃～50℃

环境湿度 95%以下（无结露）

高　　度 海拔1000m以下

环　　境 无腐蚀性气体·爆炸性气体·蒸汽等

安装方向 有水平，垂直，倾斜,安装角度的限制

涂饰颜色 蒙塞尔　2.5G6/3
