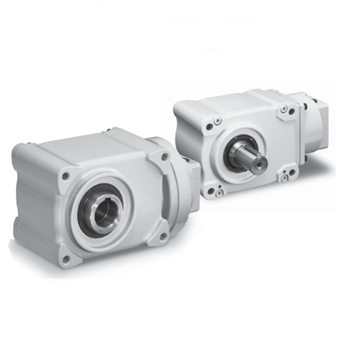

MD齿轮箱　主要规格型号：ED8M-1-L-Y

[点击扩大]・因键槽的相位与图纸不同，敬请注意。・各旋塞，油量计，滑脂嘴为安装方式Y（地面安装）的位置。

轴配置 : 1-L图内箭头表示旋转方向。
PDF外形图型号：ED8M-1-L-YDXF图形数据ED8M-1-L-Y
（DXF数据一览请见此处)三维CAD数据进入CADENAS WEB2CAD的网页
标准价格请咨询
交货期请咨询
※通过CADENAS WEB2CAD Co.的CAD图纸图书馆网站「PART community」的链接提供图纸数据（CAD数据）。※1. 关于CAD数据(PART community),请向CADENAS WEB2CAD Co.咨询。
　【CADENAS WEB2CAD Co.】电话∶+81-3-5961-5031 传真∶+81-3-5961-5032
目录・使用说明书

目录数据（日语）
目录数据（英文）
使用说明书（日语）
使用说明书（英文）
传动能力表

减速比横向轴转速
r/min传动能力：横向单轴型容许OHL交叉轴容许扭矩惯性力矩
{GD2}背隙
度大概
质量
kg大致油量
(油浴 )输入
kW交叉轴扭矩横向轴直交轴N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}×10-3
kg･m2×10-3
{kgf･m2}1:13000---------------------62764.04.8019.20.19
～
0.82491.9L200057.326827.329413003040310175052.327928.530873153234330145045.629430.032343303381345115037.530531.13479355362637087029.031231.83773385396940558019.831932.64263435445945530010.633133.8524353569587101003.7034635.384288608820900100.3836136.884288608820900
・在各转速间使用时，请用插值法计算。・横向轴转速低于10r/min时，请使用10r/min时的数值。・横向轴转速超过1150r/min使用时，为强制注油规格。(特殊规格的介绍)
　因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。标准规格

减

速

部
轴端键槽部新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）输出轴端有螺孔加工周

围

条

件设置场所室内灰尘少，无水淋的场所环境温度-10℃～50℃环境湿度95%以下（无结露）高　　度海拔1000m以下环　　境无腐蚀性气体·爆炸性气体·蒸汽等安装方向有水平，垂直，倾斜,安装角度的限制涂饰颜色蒙塞尔　2.5G6/3
