意大利BREVETTISTENDALTO电缆拖链选型参数
布莱围世这个有着近40年历史的公司，它的名字随着工业自动化概念这一新兴的高度动态的要求的兴起而传遍绝大部分发达的工业国家。
那个时候，吉奥瓦尼 毛瑞先生(布莱围世公司的董事长和创始人) 设计并开始向客户推荐尼龙拖链以免去客户由于使用沉重并且昂贵的钢拖链所带来的烦恼。
着眼于未来，他启动了不止一条产品线，为公司的发展描绘了最初的蓝图：一个集合了创新，技术支持，实用的解决方案以及最佳性价比并且能够给予客户真正附加值的长期合作伙伴关系的公司。
随着公司的不断发展，现已成为一家产品范围涵盖塑料拖链，普通钢拖链和不锈钢拖链，产品应用于各个领域的公司，它在意大利的Monza和Mesero建有现代化的工厂，
在法国和德国设有分支机构，销售网络遍布世界各地。放眼不久的将来, 布莱围世公司正在朝着三个主要的方向而努力：大力发展根据客户需求定制的特殊项目产品，
通过一个真正解决问题的方法来帮助买方和设计师更高效地做出选择，以及延伸我们标准产品的范围。
接下来,特别重要的是必须要以公司可接受的成本制造出更高品质的产品来满足最新的市场需求，布莱围世公司在各个工业领域所取得的越来越多的经验使之变得更加容易实现。
在布莱围世公司我们认为在一些特殊的应用场合，比如海洋钻井平台以及港口起重机上面必须采用非常规的手段来进行设计和制造。
这便是为什么我们决定建立一个“特殊项目部”来研究遍布世界的各种定制方案以给我们的客户提供帮助和支持。
我们始终牢记的就是要让我们的客户“从项目中解放出来”。这是布莱围世公司一直信奉并加以推广的理念，我们能够提供“完整的拖链系统”，这是一个集合了电缆拖链，柔性电缆以及电缆连接器于一体的全新概念。
从用户的角度来看，它意味着这将节省了由于穿电缆线以及组装带来的大量成本，同时也节省了大量的安装时间，减少了由此可能出现的各种问题，并且可以根据客户的意愿在市场上任意选择高可靠性元器件进行组装。
因此，让我们一起不断成长，一往无前。
产品在生产过程中的各个环节都将被严密监控，无论是模具的准备还是随后的成型，抑或是元器件的生产和组装。公司紧跟时代步伐去采用最新的技术手段，并为此投入了大量资源来确保能为市场提供最高品质的产品。
生产模具均为现代化的数控机床加工而成。布莱围世公司的生产过程（模具制作部和完整的自动化装配线）能够确保产品质量和最短的交货期。完整的自动化装配线能够确保了高品质的拖链产品。
UNI EN ISO 9001:2008
在布莱围世公司里，品质是我们所有行动的导向。
为了成为一家具有成功典范的公司，布莱围世一贯为了以下的目标而奋斗着：
• 完全满足我们的客户不断提高的要求。
• 不断提升我们公司的能力。
• 不断改善我们的人力资源水平
• 全员参与以确保产品品质。
• 认真选择供应商并且将其纳入我们的质量控制过程中。
• 产品生产过程标准化，以确保其能生产出具有良好竞争力的产品。
• 产品不断推陈出新，以满足市场上不断变化的需求
• 为客户提供快速服务以减少停机时间
通向自动化之路
我们的产品可以应用在许多领域，特别是在自动化生产领域，例如用在工业机器人和加工钢铁，木头和石头的设备上。过去在机床市场上取得的经验推动了布莱围世公司产品的多样化进程。
今天，我们要感谢产品的多样化，也要感谢布莱围世公司用最佳方式解决了日常出现的电缆和管线的保护问题。

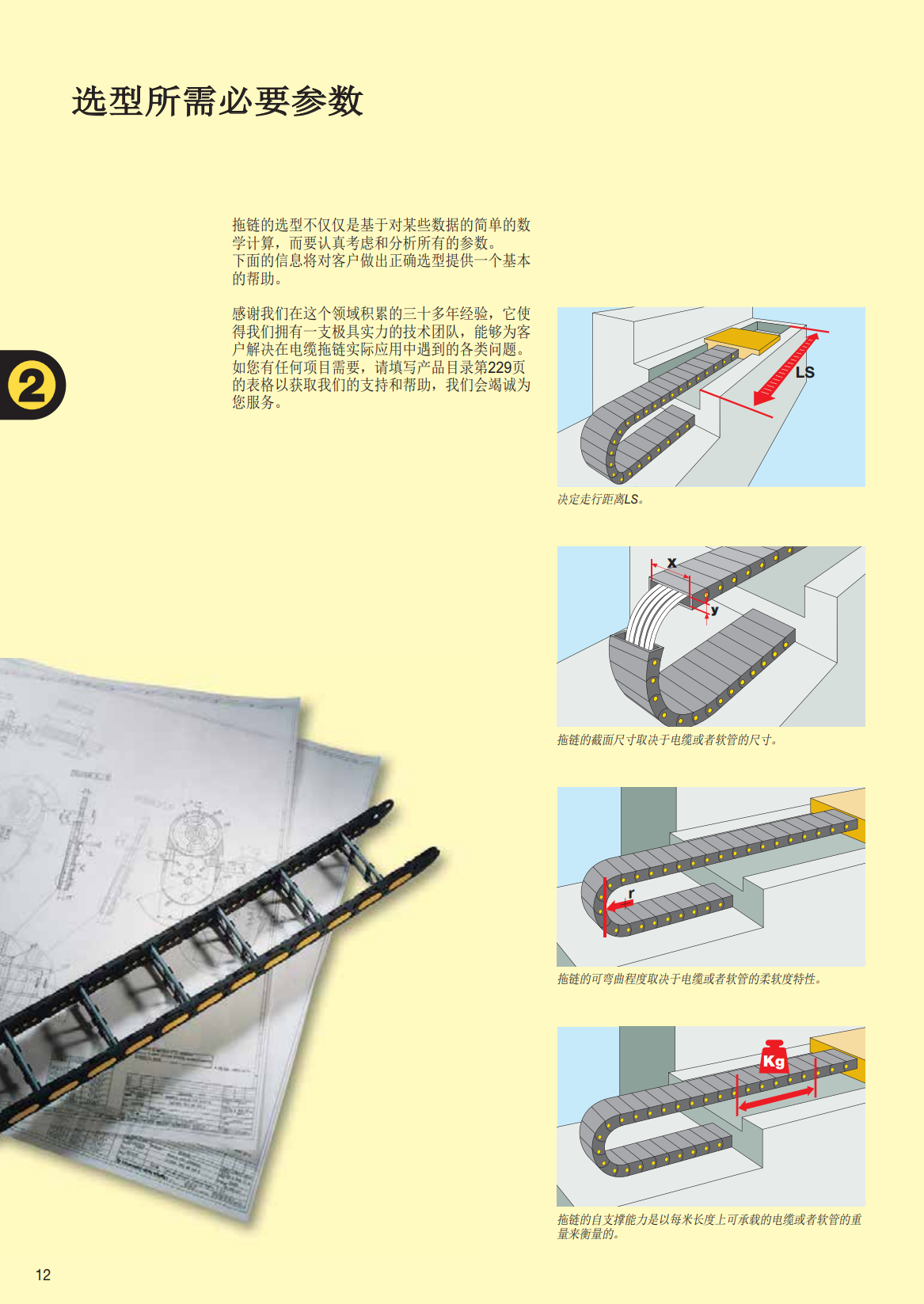

选型所需必要参数
拖链的选型不仅仅是基于对某些数据的简单的数学计算，而要认真考虑和分析所有的参数。
下面的信息将对客户做出正确选型提供一个基本的帮助。
感谢我们在这个领域积累的三十多年经验，它使得我们拥有一支极具实力的技术团队，能够为客户解决在电缆拖链实际应用中遇到的各类问题。
如您有任何项目需要，请填写产品目录第229页的表格以获取我们的支持和帮助，我们会竭诚为您服务。

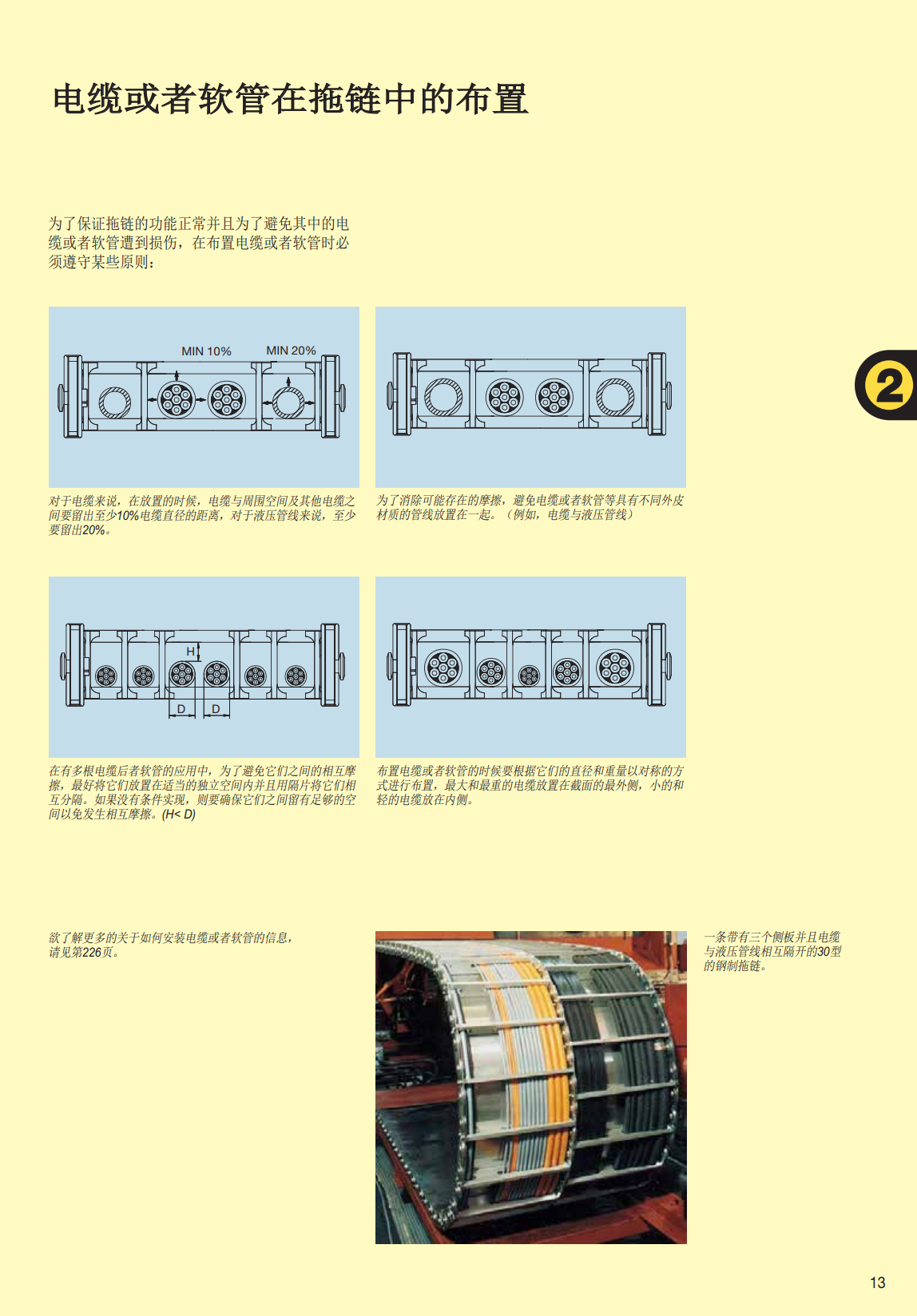

电缆或者软管在拖链中的布置
为了保证拖链的功能正常并且为了避免其中的电缆或者软管遭到损伤，在布置电缆或者软管时必须遵守某些原则：
各种不同的安装方式
移动端在上方的水平安装。
移动端在下方的水平安装（移动端固定在牵引小车上）。 移动端在下方的水平安装。
既有垂直运动又有水平运动的情况。 叠加在一起的拖链。
拖链水平放置
布莱围世公司生产的拖链,之所以能满足许多不同的应用以及多种组合运动方式的需要,都要归功于我们所设计出的丰富的产品类型。
本页上我们列出了各种不同的安装方式。如果需要更详细的实际项目设计的信息，请与我们的技术部门进行联系。
他们将竭诚为您解决相关问题，以及帮助您设计出满足您特殊要求的方案。
更多内容
如果在垂直应用中使用标准的拖链，将由于加载预应力而使拖链在运动中出现一些困难。因此我们建议在下订单的时候进行明确：“无需加载预应力的垂直应用”。这样做能够确保您收到的拖链是没有加载预应力的。
垂直应用
布莱围世公司的电缆拖链可以为您解决有关垂直安装方面的问题。但是要注意以下一些方面：
如果仅仅是垂直运动这样的单一运动的应用，拖链不需要任何特别的支撑。
拖链中的电缆或者软管的排布对于拖链的正常使用非常重要。电缆或者软管需要采用适当的附件在两端加以固定以确保它们的重量不会影响拖链的运行。
在这种应用中，拖链应该带着电缆或者软管一起运动。当以这种方式应用拖链时，需要一些支撑来避免拖链自身的不平衡。总的来说，拖链必须在固定端和移动端都设有支撑。
如果拖链也会横向移动，那就必须要在拖链侧面采取一些加固措置。对于一些特殊的应用，需要用到完全封闭的导向框架。
水平的长行程
电缆拖链越来越多的被用于长行程的工况中，用以替代传统的滑触线系统或者是电缆拖令系统，并且体现出了以下的一些优势：
•提供了同时传输电和液压油的可能性
•提供了在严苛环境下（湿度，纺织灰尘，不利的化学品以及空气成分等）使用的可能性
•高速和高加速度情况下
•明显缩短的安装时间
•显著缩短的维护时间
在这些应用中，拖链是没有自支撑能力的，仅在自己的导向槽中进行滑行。在前半段的行程中，拖链在自身上进行滑行，而在后半段的行程中，它是依靠自己的滚轮或者支撑板进行滑行。

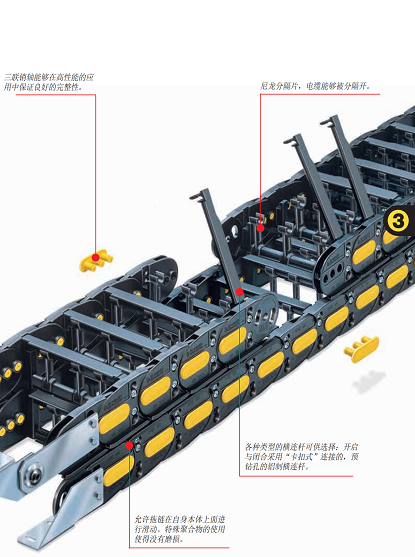

“滑行”系列拖链的一个突出特点就是由于使用了特殊的聚合物材质制成的集成式滑块，因此它可以在自身上面进行滑行以减少摩擦。滑块的尺寸可以使拖链在高速运行下保持自身的稳定性。
我们也可以根据客户需要使用特殊尼龙材质生产出可以应用于特别恶劣环境下的拖链。三销轴的设计保证了即使是在附加载荷很高的情况下，拖链依然具有很好的可靠性和强度。
“滑行”系列拖链经过了扭转，耐久性和撕裂试验，以极好的实验结果通过了拉伸性能试验，并且试验结果高于正常值（例如 318系列 21000牛顿）。
如果不能提供一个平面来支撑拖链供其运动，布莱围世公司的拖链也可以不使用支撑，但前提是要考虑以下因素都适合的情况下：
-总的行程LS
-附加载荷
-速度和加速度
-使用频率
对于此种应用，建议与我们的技术部门联系商讨解决方案。
在做拖链选型的时候需要特别注意的是，实际上，在拖链侧板落地的安装中，电缆或者软管有一个向地面方向聚集的趋势，
并且会相互挤压。为了避免这种情况的发生，我们会使用一些隔挡和分隔片或者特殊型式的铝制的或者聚氯乙烯材质的横向连接片。
通常来说反向弯折拖链被应用于解决一些跟旋转运动相关的地方，在这种情况下，不能使用“机器人”系列。
水平旋转
对于某种应用来说,拖链需要做反向弯折运动,这是由它的弯曲半径（反向弯曲半径）所决定的。
所有的布莱围世公司的拖链，除了那些被称之为“
保护”系列的拖链以外，都能被应用于反向弯折。
在使用反向弯折拖链的情况下，可以在小型的和大型的设备上进行回转运动（例如：抛物面天线，旋转桌，起重机，望远镜）。
对于那些旋转角度不超过180度的应用，我们只用一条拖链即可实现。但是它必须被安装在一个导向槽中才能正常使用。
为了能使拖链轻松的滑动以及减少摩擦，可以考虑加装特殊的可更换的滑块或者脚轮。 这种旋转拖链也可以垂直应用。如果想了解这种应用的特别之处，建议您跟我们的技术部门联系咨询。
对于那些旋转角度超过180度的应用,我们需要使用两条拖链来完成。想正确使用它们,需要在内部和外部都设置导向装置。
一个特别的安装有防磨滑块或者脚轮的可在内部移动的框架用来确保旋转动作的完成。

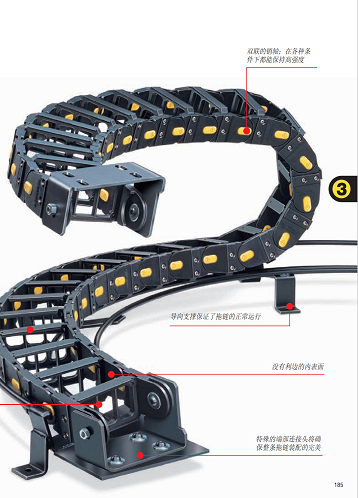

“机器人”系列拖链的旋转应用
在布莱围世公司连续不断的技术革新中,他们在始创于1989年的环形拖链概念的基础上推出了“机器人”系列，借助于链节的特殊构造,使之最多能够旋转540度。
支撑挂钩
必须根据拖链的固定方式来选择挂钩的类型。
-左边的必须用固定端在左边的（A）
-右边的必须用固定端在右边的（B）
“机器人”系列拖链都具有自支撑能力并且在200°以内的角度是不需要任何辅助支撑的。对于旋转式应用来说，如果超过了这个值就有必要使用适当的附件了。
为了减少由于安装支撑引起的占用大量空间的问题，特别针对“机器人”系列，布莱围世公司研发了一系列的支撑来解决此问题。
“机器人”系列拖链像其它所有布莱围世公司的拖链产品一样，能够经过重新设计或改造而被应用于特殊工况下。
当一条拖链不足以承载所有的电缆或者软管的时候，也可以同时使用几条拖链以便提供足够的空间来承载它们。
拖链良好的稳定性允许它以较高的速度进行无导向支撑的旋转。铺设电缆的基础有一定的倾斜角度才能使它运行起来比较容易。如果不方便在设备上面直接安装拖链，我们可以提供导向支撑。
支撑滚轮
对于那些半行程和重量值不在自支撑能力表的区域中的情况，有必要使用适当的支撑滚轮。在确定支撑滚轮的数量时，需要注意以下情况：
需要一个支撑滚轮的情况：尼龙拖链用的支撑滚轮 钢拖链用的支撑滚轮需要两个支撑滚轮的情况：
LS/4长度的对应值在自支撑能力表中可以查询到
