故障分析



Q.

电源输入侧保险丝似乎已熔断，此时应如何处理？

电源和电子负载>DC-DC开关电源/AC-DC电源



电源保险丝熔断时，电源内部元件则可能发生破损。

此时，若客户自行更换将会导致2次故障，因此请勿自行更换。

产品将由本公司服务部门进行修理及分析，因此请联系供应商。



Q.

不慎在打开感应线的情况下使用时该如何处理？

若打开电源的+V与+S、-V与-S，则无法控制输出电压，从而电压会上升。

此时，过电压保护将会工作，从而阻断输出。为此，若未使用遥感功能时，请使用附带的元件，使+V与+S、-V与-S之间形成短路。



Q.

请说明一下工作异常时的检查重点。

开关电源工作中发生问题时，有不少情况并非因电源故障引起，而是使用方法或处理不当导致。

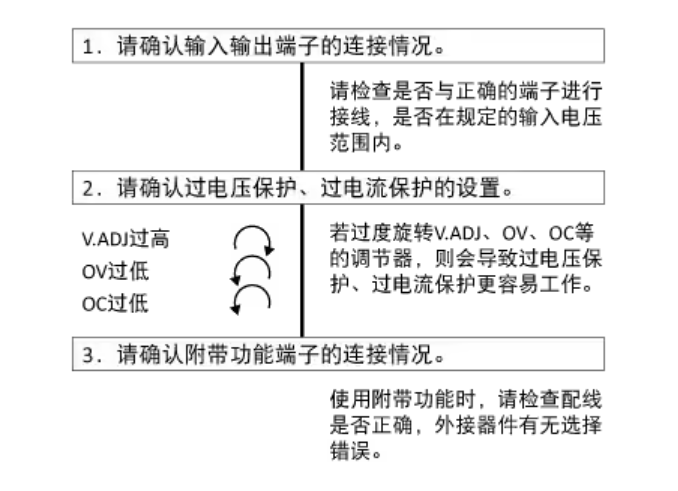

工作异常时首先请确认如下检查重点。





Q.

请说明一下没有输出时的检查重点。

［原因①］未正确施加输入电压：

请确认输入电压、输入切换端子、输出端子的连接情况。

［原因②］过电压保护功能处于工作状态：

若过度旋转输出电压可变调节器（V.ADJ），或过电压值调节器设置过低时，过电压保护功能将会阻断输出。

［原因③］遥感打开：

S端子与直流输出端子间的短路片松脱时，过电压保护功能会阻断输出。

［原因④］过电流保护功能处于工作状态：

若过度旋转过电流值调节器或负荷发生短路时，过电流保护功能将会开始工作。

［原因⑤］远程ON/OFF发生短路：

RC端子间发生短路，或输入了“L”等级信号时，远程ON/OFF功能将会阻断输出。

［原因⑥］外接电容器容量过大：

部分机型会对外接电容器容量进行限制。负荷连接的容量过大，或负荷像DC-DC开关电源一样在启动时表现出低阻抗特性时，可能无法开始输出。



Q.

请说明一下输出电压过低时的检查重点。

原因①］输出电压值设置过低：

V.ADJ或输出电压外部可变功能中，输出电压设置过低。

［原因②］电流值低于最小输出电流：

在多输出电源中，V1（5V）的输出电流低于最小输出电流值时，其他输出可能无法输出正常电压。

［原因③］未正确施加输入电压：

低于输入电压范围时，可能会导致输出电压过低。

［原因④］过电流保护功能处于工作状态：

负荷发生短路时会流过过大电流，从而过电流保护功能将会开始工作。

［原因⑤］负荷过大：

负荷电流增大时，过电流保护功能将会开始工作。



Q.

请说明一下输出立即停止时的检查重点。

［原因①］过电压保护功能处于工作状态：

若过度旋转输出电压可变调节器，或过电压调节器设置过低时，过电压保护功能将会阻断输出。

［原因②］过电流保护功能处于工作状态：

负荷发生短路时会流过过大电流，从而过电流保护功能将会开始工作。

［原因③］过热保护功能处于工作状态：

若环境温度过高或强制风冷装置发生故障时，过热保护功能将会停止进行输出。



Q.

请说明一下输出不稳定时的检查重点。

［原因①］端子连接不充分：

输出端子以及负荷端子的螺丝发生松脱、生锈时会出现接触不良，从而导致输出不稳定。

［原因②］过电流保护功能处于工作状态：

负荷发生短路或负荷电流过多时，过电流保护功能将会开始工作。

［原因③］最小输出电流以下的电流值：

对于多输出电源，如果V1（5V）的输出电流低于最小输出电流，则其他输出可能无法输出正常电压。

请连接电阻等以确保最小输出电流。



Q.

请说明一下纹波噪音较大时的检查重点。

［原因①］输入输出的配线：

较长的配线或未分离输入输出的配线会导致噪音产生。

［原因②］输入电压过低：

输入电压过低时，纹波噪音将会增大。

［原因③］负荷电流过大：

处于过负荷状态时，纹波噪音会增大。



Q.

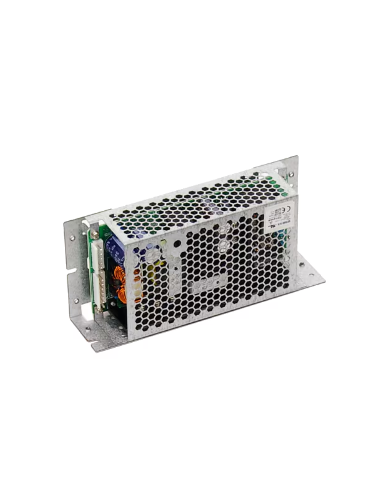

不需要电源盖。可以取下盖子使用吗？（相反，需要带盖子。单独卖盖子吗？）

请客户不要拆卸盖子。

如果拆卸盖子，则不在产品保证范围内，不是安全标准对象。

另外，同样请不要进行产品的改造、分解。

如果买错了，请不要自行改造，直接向购买产品的本公司（TDK Lambda）代理店咨询。

另外，不销售单个盖子。

如上所述，请不要自行改造，直接向购买产品的本公司代理店咨询。



Q.

输出的LED闪烁，是正常状态吗？

正常动作时，LED“亮灯”。过电流保护功能间歇动作时，可能会因以下原因导致LED“闪烁”，请确认。

[原因①]过电流保护功能动作

过电流保护功能动作后，输出电压出现间歇动作，输出的LED闪烁。

[原因②]外置电容器容量过大

如果连接超出使用说明书中记载的容量的外置电容器，启动时过电流保护动作，输出的LED会闪烁。

另外，过电流状态解除后，输出电压会恢复正常，LED亮灯。





Q.

请说明一下绝缘及耐压试验时的注意事项。

电源和电子负载

AC-DC电源，DC-DC开关电源

绝缘、耐压试验有时会引起劣化，因此在实施时应充分注意。输入系统、输出系统、FG（⏚）中需要确保系统内处于同一电位（同一系统内短路）后开展实施。

使用的试验器材在测试ON时应缓慢打开，OFF时应自动对充电能量进行放电。测试后手动进行放电时，请使用100k～1MΩ左右的电阻（在低阻抗条件下进行放电会导致发生劣化，请尽量避免）。

此外，无论在何种情况下，应采取充分的安全对策防止发生触电事故。



Q.

只要仅将输入输出端子连接至供应电源与负荷装置，功率模块／板载电源是否就会工作？

输入输出端子仅与供应电源以及负荷装置连接时，部分电源将不会工作。尤其是以下几点敬请注意。

•拥有感应功能的产品需要将感应端子连接至输出侧。

•带有远程ON/OFF控制功能的产品有时需要与-Vin端子或+Vin端子进行连接。

•根据不同产品，有时会需要电容器或扼流圈等周边元件。

详情请确认各产品使用说明以及基本连接。
