高压直流接触器

密封严密，适用于恶劣环境
当前额定值最高达1200A
额定电压高达1500V
提供多种形态

Rincon Power 的高压直流接触器是安全控制大电流和高压环境中的电源的关键组件。我们的接触器采用密封设计，可防止污染物、湿气和极端温度的侵蚀，确保可靠的性能和安全性。

它们能够处理高达 1200A 的连续电流和高达 1500V 的电压，对于隔离和切换高压直流电源、防止损坏以及确保高效运行至关重要。

它们提供多种外形尺寸，可轻松集成到现有系统中，或作为其他型号的替代品使用。

关于我们的高压直流接触器

Rincon Power 设计并制造尖端的密封高压直流接触器，专为广泛行业中的严苛应用而设计。

我们的接触器额定系统电压高达1,500V，是储能系统、光伏（PV）控制、电动汽车、直流电机与控制器保护、直流快充、电动垂直起降飞行器（EVTOL）、

电动出行、船舶、卡车、公交车、越野车辆以及工业领域中可靠电源切换的关键理想选择。

我们的接触器集成了电源切换创新技术，专为承受最恶劣环境而打造，确保持久的可靠性和最佳性能。

我们提供种类繁多的高压直流接触器，涵盖多种外形尺寸，以满足特定的设计要求，或作为现有型号的直接替代品。

我们的标准型号覆盖20A至1,200A的连续工作电流额定值，并提供环氧树脂和陶瓷密封选项，以满足您应用的需求。

许多型号配备了双向切换、节能集成线圈节电器以及SPDT或SPST辅助触点等先进功能，为系统集成提供了额外的灵活性。

针对独特或定制的需求，我们提供量身定制的解决方案，以确保我们的产品符合您的规格。

无论您是在升级现有系统还是开发新系统，Rincon Power 的高压直流接触器都能提供无与伦比的性能、安全性和使用寿命。

定制产品开发在Rincon Power，我们专注于开发专为您系统量身定制的产品。

无论您需要用于无缝即插即用安装的定制线束、用于高效集成的优化几何形状、尺寸或重量，还是用于满足您严苛应用的高性能特性，我们都能提供专业技术支持。

如果您找不到所需的解决方案，请联系我们——我们将与您合作，为您打造一款完全符合您精确规格的定制解决方案。

为您量身定制：专为满足您的独特需求而设计的定制产品。
即插即用安装：定制线束，实现轻松高效的集成。
优化集成：几何形状、尺寸或重量均经过定制，以实现无缝系统集成。
卓越性能：专为满足您的应用严苛要求而设计的卓越产品。

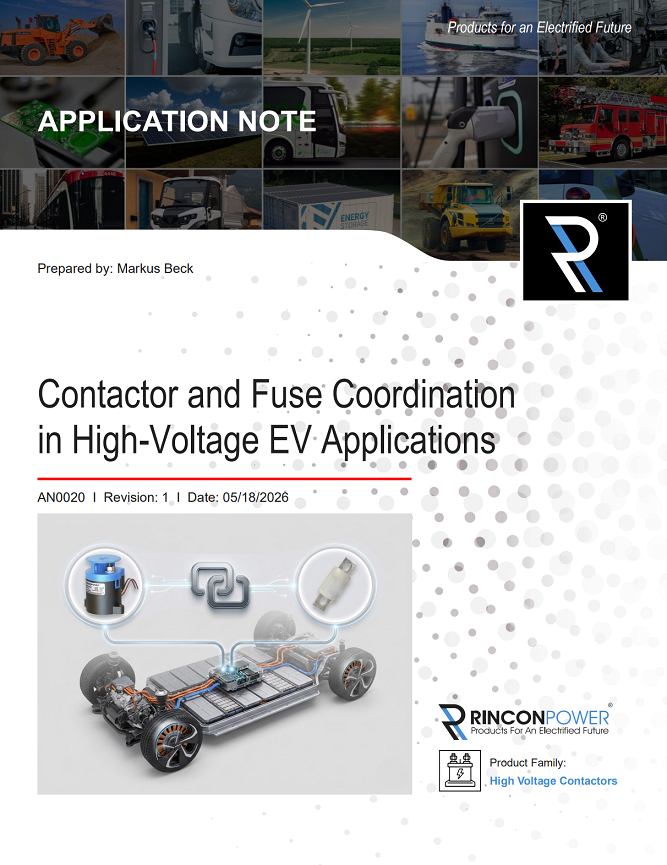

摘要

高压密封直流接触器和熔断器是电动汽车（EV）动力总成中的关键安全组件，专用于在正常运行及紧急故障情况下隔离高能量电池组。

随着现代电动汽车架构从 400V 向 800V 及 1500V 系统演进，这两类组件之间的协同配合已成为一项严峻的工程挑战。

本应用指南提供了一个技术框架，旨在指导 Rincon Power 接触器与高压熔断器的协同配合，以确保系统的完整性。

文中概述了开关组件的物理局限性，定义了时间-电流特性曲线（TCC）的“交叉点”（Crossover Point），并提供了相关指导原则，以防止在短路事件中发生接触器爆裂或持续电弧等灾难性故障。

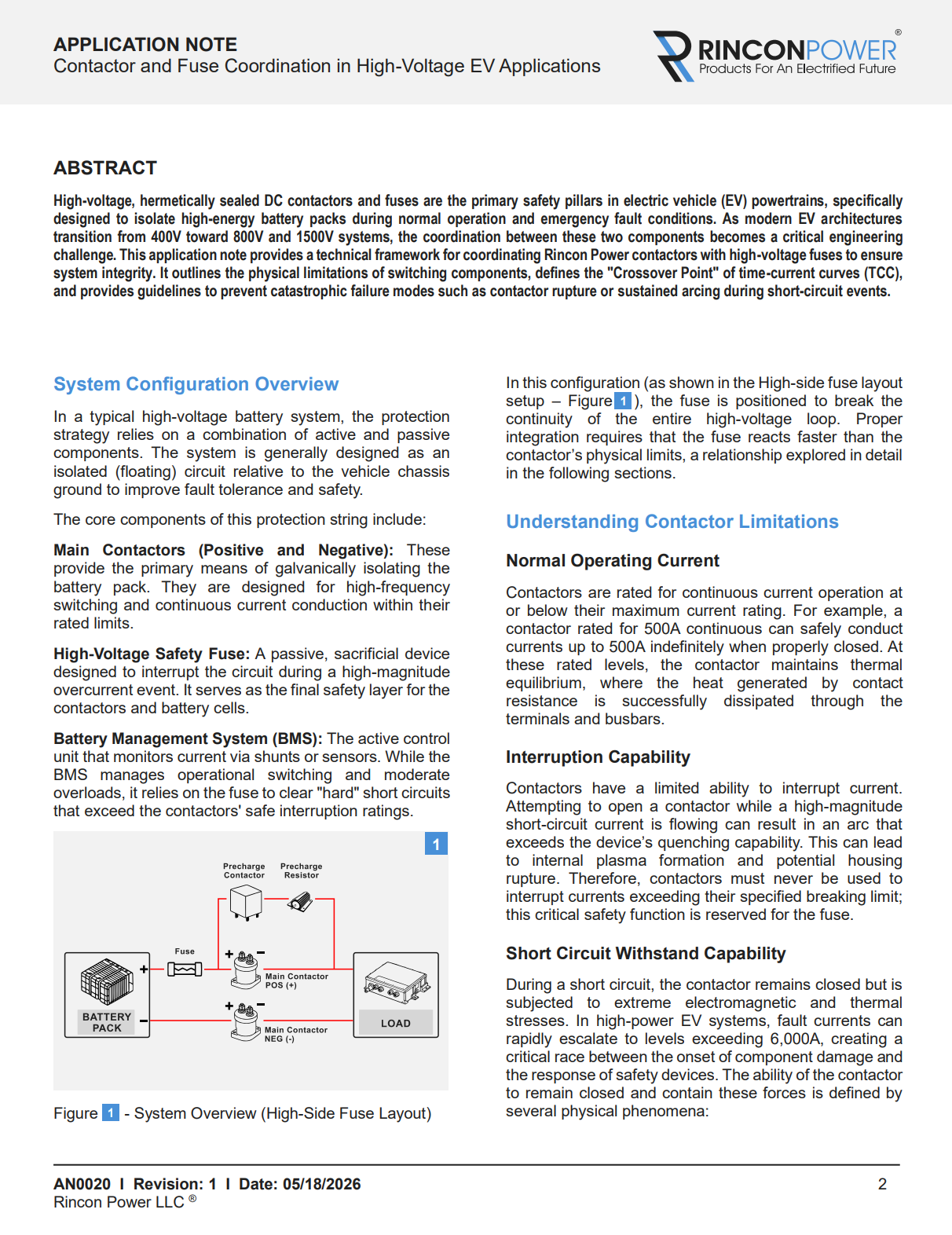

系统配置概述

在典型的高压电池系统中，保护策略依赖于主动和被动组件的组合。为提高容错能力和安全性，该系统通常设计为相对于车辆底盘接地点而言的隔离（浮地）电路。

该保护链路的核心组件包括：

主接触器（正极和负极）：这是实现电池组电气隔离的主要手段。它们专为在额定限值内进行高频开关操作和持续电流传导而设计。

高压安全熔断器：一种被动式、一次性保护器件，旨在发生大电流过流事件时切断电路。它是接触器和电芯的最后一道安全防线。

电池管理系统（BMS）：一种主动控制单元，通过分流器或传感器监测电流。

虽然 BMS 负责管理常规开关操作和中度过载情况，但在处理超出接触器安全分断能力的“硬”短路（严重短路）时，则需依靠熔断器来切断电路。

图示 - 系统概览（高压侧熔断器布局）

在此配置中（如图所示的高压侧熔断器布局），熔断器的位置设定为能够切断整个高压回路的导通。

实现有效的系统集成，要求熔断器的动作速度必须快于接触器的物理极限；下文将详细探讨这一相互关系。了解接触器的局限性

额定工作电流

接触器的额定值是指其在最大额定电流或低于该值的情况下进行连续电流运行的能力。

例如，额定连续电流为 500A 的接触器，在正确闭合的状态下，可安全地长期承载高达 500A 的电流。

在这些额定水平下，接触器能保持热平衡，即接触电阻产生的热量可通过端子和汇流排有效散发。

分断能力

接触器分断电流的能力是有限的。若试图在大幅值短路电流流经时断开接触器，可能会产生超出设备灭弧能力的电弧。

这可能导致内部产生等离子体，甚至引发外壳破裂。因此，严禁使用接触器分断超过其规定分断极限的电流；这一关键安全功能应由熔断器来执行。

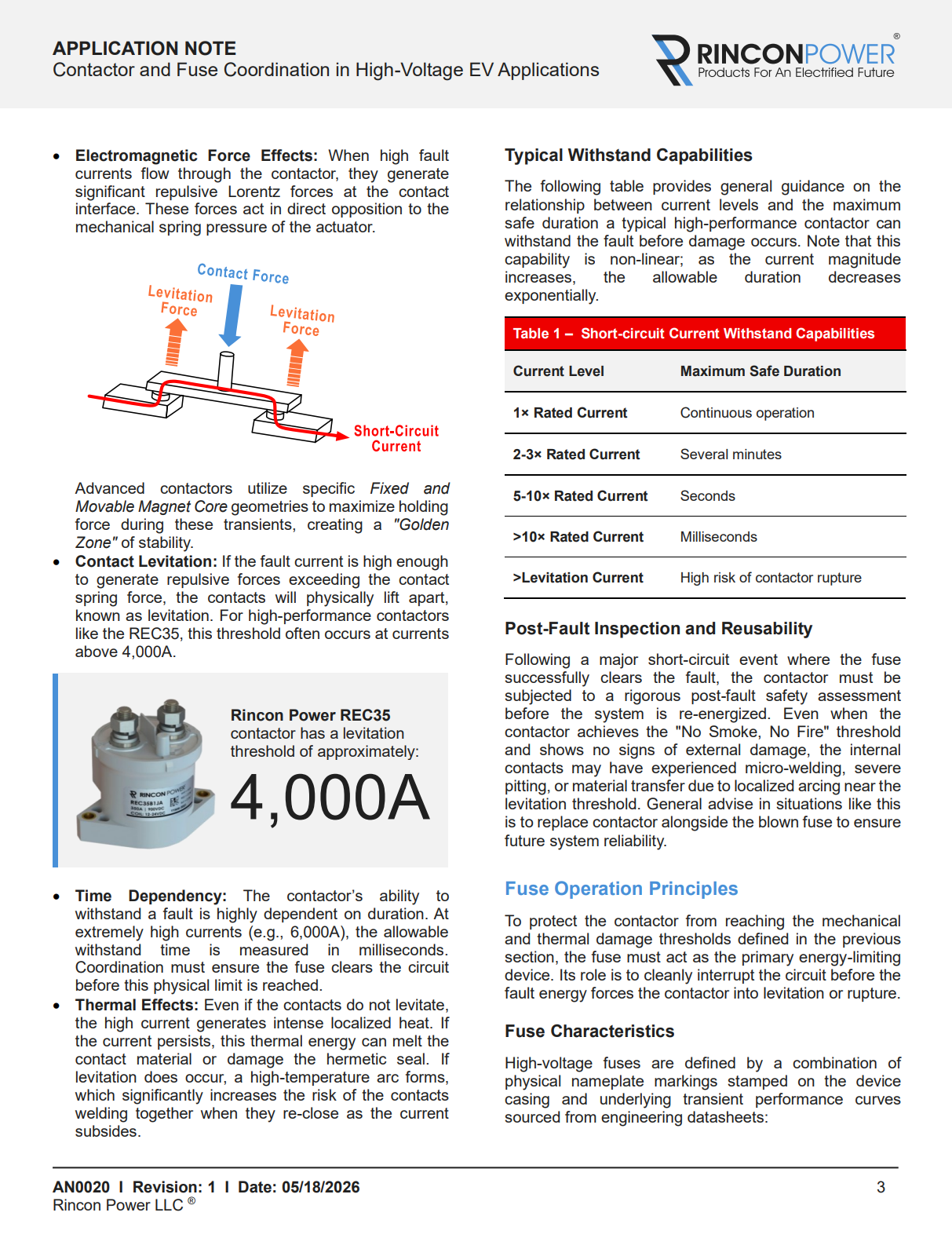

短路耐受能力

发生短路时，接触器保持闭合状态，但会承受极端的电磁应力和热应力。在大功率电动汽车（EV）系统中，故障电流可能迅速飙升至 6,000A 以上，从而在组件损坏发生与安全装置响应之间形成一场关键的“时间赛跑”。

接触器保持闭合并承受这些作用力的能力取决于以下几种物理现象：
