准双曲面齿轮减速电机 TA系列 主要规格
型号：HMTA020-28U100S

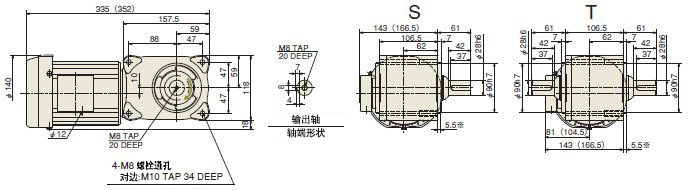

[点击扩大]
※（ ）内是带刹车的尺寸。
|
※ |
通过CADENAS WEB2CAD Co.的CAD图纸图书馆网站「PART community」的链接提供图纸数据（CAD数据）。 |
|
|
|
|
※ |
1. 关于CAD数据(PART community),请向CADENAS WEB2CAD Co.咨询。
【CADENAS WEB2CAD Co.】电话∶+81-3-5961-5031 传真∶+81-3-5961-5032 |
|
|
|
传动能力表
|
电机输出 |
实际减速比 |
减速级数 |
输出轴转速
r/min
50/60/60Hz |
输出轴容许扭矩 |
输出轴容许O.H.L |
约重
kg |
|
50Hz |
60Hz |
|
N･m |
{kgf･m} |
N･m |
{kgf･m} |
N |
{kgf} |
|
0.2kW |
1/100 |
3 |
15/18/18 |
106 |
10.8 |
88.2 |
9 |
2548 |
260 |
9.6 |
输出转速是电机同期转速除去减速比所得数值。
电机特性表
|
相数 |
极数 |
频率
Hz |
电压
V
50/60/60Hz |
额定电流
A
50/60/60Hz |
额定转速
r/min
50/60/60Hz |
保護形式 |
冷却方式 |
额定 |
绝缘等级 |
|
三相 |
4 |
50/60/60 |
200/200/220 |
1.2/1.1/1.1 |
1420/1700/1720 |
全封闭外扇型
(IP44) |
自控型
(IC411) |
连续 |
E种 |
标准规格
减
速
部 |
润滑方式 |
润滑脂 |
|
轴端键槽部 |
新JIS键（JIS B1301-1976）：附键（输出轴）（键槽普通，空心轴型除外） |
|
输出轴端 |
有螺孔加工（空心轴型除外） |
周
围
条
件 |
设置场所 |
室内灰尘少，无水淋的场所 |
|
环境温度 |
-20℃～40℃ |
|
环境湿度 |
85%以下（无结露） |
|
高 度 |
海拔1000m以下 |
|
环 境 |
无腐蚀性气体·爆炸性气体·蒸汽等 |
|
安装方向 |
无水平，垂直，倾斜等安装角度的限制 |
|
涂饰颜色 |
蒙塞尔 2.5G6/3 |
