关于此商品

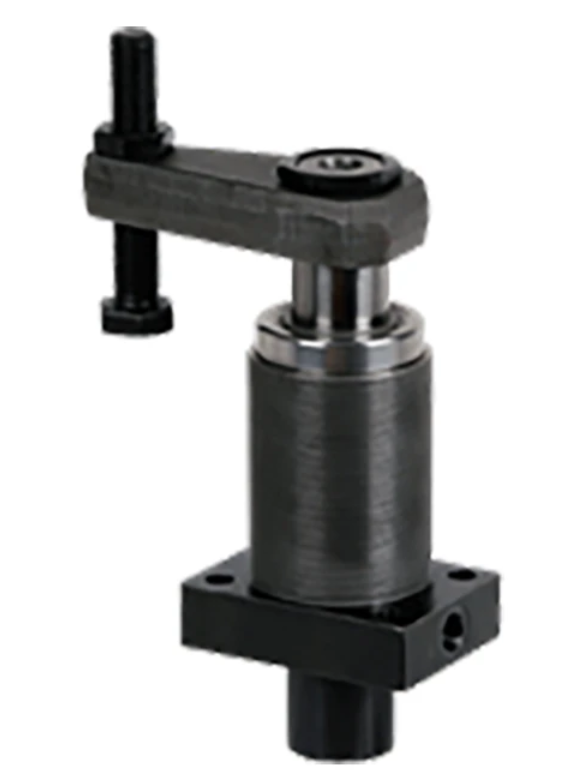

Roemheld 自动化型摆动夹具-法兰底座最大 3000 至 7250 psi
双作用
专为自动化高产量生产设计的双作用式摆夹特制系列。法兰底座版本提供多种管路连接选项，包括歧管安装。加固的摆动机构确保了夹臂的精确位置。加长螺旋杆可用于内置气动或电动的定位监测功能。自动化型夹具是成熟的摆夹系列进一步发展，旨在提高工艺联动夹紧系统的安全性。
自动化型摆动夹具在需要精确掌握摆臂位置以实现无限制的工件装卸时是理想的选择。凭借其坚固的加强型摆动机构和加长的螺旋杆，这些夹具特别适用于：通过搬运系统装载工件的夹具；输送线；电机、齿轮和轴的测试系统；自动化制造系统；以及装配线。夹紧动作摆动夹具是一种拉动式气缸，其总行程的一部分用于摆动活塞，剩余行程则作为夹紧范围。向A（夹紧）端口施加流体压力，使夹持臂在工件上摆动90°后向下夹紧。将压力切换至B（松开）端口，可使夹持臂向上抬起，然后摆动90°返回，用于装载/卸载。强化摆动机构通常集成在摆夹具中的安全离合器机构在本设计中被省略。如果工件在装载过程中撞击到夹持臂，摆夹具臂的角度位置将保持不变。使用较重的夹持臂或（由于流体流量过大）摆动过快，也不会导致摆夹具臂失锁并影响其位置。加固的摆动机构能够承受夹持臂在夹紧过程中与工件碰撞，压力可达1500 psi。设计考量不要超过表格中的最大流量。如果设备由高流量电源供电且仅包含少数夹具，可能需要一个简单的流量控制阀。夹紧时间应至少为一秒。由于缺少过载保护装置，尽管夹紧臂具有加固的摆动机构，但其组装和拆卸仍需小心操作。拧紧和松开固定螺母时，必须防止夹紧臂或活塞中的六角套筒转动。在未夹紧状态下拧紧和松开夹紧臂。应避免夹紧臂在径向方向上频繁碰撞。安装与流体供应标准配件多面体安装几种可能的安装方法：1) 从上方穿过带法兰的底座，用四个套头螺帽螺钉固定到支架板顶部；2) 通过夹具板上的钻孔进行安装，从下方穿过带法兰的底座，用四个内六角螺帽螺钉进行固定；3) 通过夹具板上的螺纹孔穿过，并用锁环固定；4) 通过夹具板上的钻孔穿过，用一个或两个锁环固定。两个1/4英寸BSPP端口，A用于夹紧，B用于松开。可选的法兰式安装版本在下方设有O型圈端口，而非标准端口。请勿使用NPT接头。可选安装底座螺旋杆穿过夹具的底盖，允许在芯片和冷却液区域外部对活塞位置进行气动或电气控制。作为附件，还提供气动位置控制装置，如图所示，它安装在夹具底部。一个黄铜控制滑块安装在一个不锈钢外壳中。该滑块可以开启和关闭孔洞，从而使压力开关或差压开关能够将位置信号指示为“已夹紧”或“未夹紧”。也可以通过钻通气道将此控制装置直接安装在夹具主体中。可选金属雨刮器这款可选的附加雨刮器可防止维顿雨刮器受到物理损坏，例如被热碎屑击中。这些摆动夹具已准备好安装金属雨刮器，该雨刮器由一个径向浮动的擦拭盘和一个压在现有套筒上的固定盘组成。材料活塞 > 合金钢，经过氮化处理以提高耐磨性和耐腐蚀性。缸体 > 软钢，经过氮化处理以提高耐磨性和耐腐蚀性。活塞杆密封圈 > Viton。零件规格
夹具尺寸挥杆方向最大夹持力（磅）最大夹紧力 (千牛顿)L 长度 (mm)K 宽度 (mm)H 高度 (mm)夹紧行程 (mm)总行程 (mm)7系列90° cw7800 磅34.5 kN115毫米90毫米209毫米20毫米38毫米
