联轴器(新品发售)
这是联结轴与轴的机械要素。从通用用途到高精度用途，产品品种丰富。
从一般用途到使用伺服电机的高精度用途，可满足广泛的需求。转动力(扭矩）传递至相对的轴，吸收安装误差
应用领域
汽车制造
电子电气
采矿行业
电力生产
纺织服装
钢铁行业
化学行业
环境保护
机械设备
建筑行业
批发零售
食品行业
玩具行业
物流行业
医疗制药
造纸印刷
系列产品
卷挂形・链式联轴器

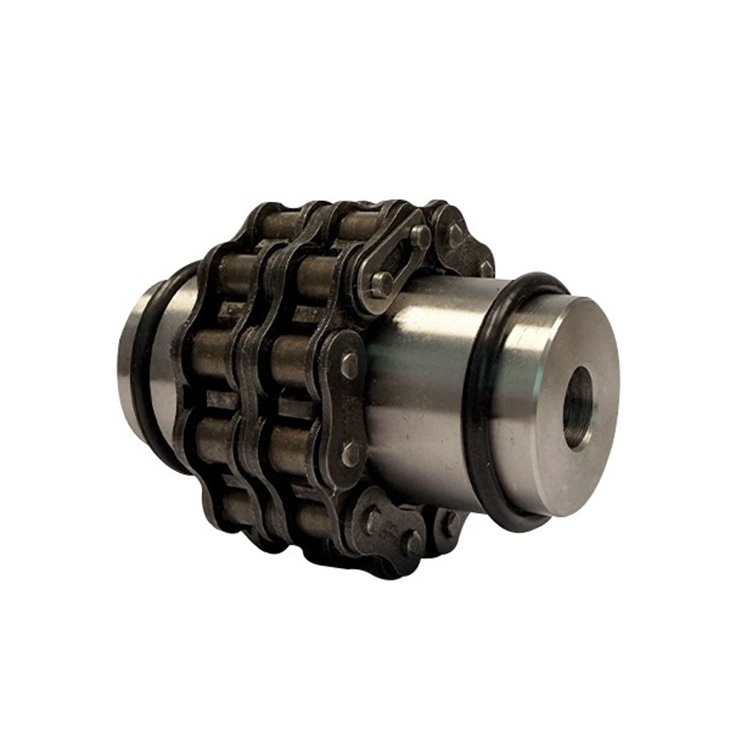

TKCR滚子链联轴器
TKCR滚子链联轴器
・现货秒发：15种标准品在库，10种大尺寸可定制
・高性价比：日产品质，国产价格，超高市场竞争力
・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）
・强力传动：最大传递扭矩18,300Nm（标准品）~717,000Nm（定制品）
汽车制造
电子电气
采矿行业
电力生产
纺织服装
钢铁行业
化学行业
其他行业
TKCR孔槽追加工体系
|
追加工型号规则：标准品型号-左链轮加工代号-右链轮加工代号
|
|
追加工形式
|
不加工部位
|
型号示例
|
|
1：轴孔 (使用胀紧套联接）
|
键槽，固定螺孔
|
TKCR6022S-H35WD0-F40WD0
|
|
2：轴孔+键槽
|
固定螺孔
|
TKCR6022S-H35JD0-F40FD0
|
|
3：轴孔+固定螺孔
|
键槽
|
TKCR6022S-H35WD2-F40WD2
|
|
4：轴孔+键槽+固定螺孔
|
-
|
TKCR6022S-H35JD2-F40FD2
|
CR-SS系列・不锈钢型滚子链
滚子链联轴器 不锈钢系列
滚子链和链轮采用奥氏体不锈钢。
耐腐蚀性优异： 适用于室外，酸碱性等腐蚀性环境。
可使用温度范围： 无外壳：-20～200℃ 有外壳：-10～80℃
※在超过80℃使用带外壳类型时，请咨询敝公司。
清洁品质： 防锈力高，与用于食品机械，无尘室的氟素润滑脂兼容性优异。
追加了5个大型尺寸： 追加了CR8018～CR12022五个尺寸。
※在超过80℃使用带外壳类型时，请咨询敝公司。
CN系列・标准型尼龙链
尼龙链式联轴器 标准型
将聚甲醛等树脂类链条绕至链轮上的经济型联轴器。
可安装于短距离轴间。： 用尼龙链条联结2个链轮的简易构造，可安装于短距离轴间。简化全体装置。
卷挂式，拆装简单。： 将尼龙链条卷至链轮外周，插入连接销即可简单安装。维修时无需移动驱动或从动机械即可将其脱离。
无需改变长度可提高扭矩。： 增加链轮的齿数可提高联轴器的传动扭矩，无需改变装置的轴间距离，可提高联轴器的尺寸。
CNE系列・E型尼龙链
尼龙链式联轴器 E型
本体材质采用超硬铝合金的尼龙链联轴器。
高扭矩： 采用新开发的齿形，容许传到扭矩提高约30%。 (与标准类型的比较)
长寿命： 使用寿命是标准类型的3倍。
超轻量： 本体采用超硬铝合金，质量比标准型轻1/2.
安装方便： 安装容许误差是标准型的两倍。
CNH系列・H型尼龙链
尼龙链式联轴器 H型
耐环境，耐药品性优异的尼龙链联轴器。
耐环境： 链条材质为热塑性聚酯。可用于-20℃～+110℃的温度范围。
超轻量： 本体采用超硬铝合金，质量比标准型轻1/2.
安装方便： 安装容许误差是标准型的两倍。
环保： 链条材质为树脂材，使用后的废弃处理简单。
膜片式挠性联轴器
NER系列
ECHT挠性 NER系列
采用独有的中心单元构造，安装容易，结构紧凑，传动力大。
传动力大。： 使用新膜片的联轴器与现有产品相比，大幅提高了扭矩。
可操作性超群： 采用膜片·垫块一体化的独有中心单元构造，省却繁琐的现场组装作业。拆装时仅需打紧或松缓中心单元和轮毂间的螺栓即可。
可用于大轴径尺寸。： 采用中心单元构造，与原有系列相比，可将轴孔径最大化。
无背隙，免加油，长使用寿命： 无背隙，高扭力刚性，适于使用伺服电机定位的装置。 无滑动部分，无需润滑。
提供丰富的选项： 动力锁轴联结，安装法兰盘等，可进行丰富的组合。
NEF系列
ECHT挠性 NES系列
轮毂及垫块材质采用超硬铝合金的小型膜片联轴器。
低惯性力矩： 轮毂采用独有形状，结合轻量，高强度的超硬铝合金材质，实现了低惯性。
高扭转刚性： 直线轮毂具有高扭力刚性，伺服电机等驱动装置的反应性优异，最适于精密控制的用途。
品种丰富： 低惯性轮毂和直线轮毂的组合达到56种，轴孔径组合达到3252种。
无背隙： 最适于高精度定位运行。
高扭矩，可靠的轴联结力。： 采用独特的夹钳形状、提升对轴的锁紧力。
安装方便： 两侧的轮毂使用专用治具定心，在确保同轴度的情况下组装。 轴夹具联结方式，仅使用两个固定螺栓即可联结。
NEH系列
ECHT挠性 NEH系列
大型盘式联轴器，最大扭矩为176000Nm。
大型衬块型联轴器
除了标准轮毂（N轮毂），还提供可对应更大轴孔径的适配型轮毂(A轮毂），以及无需拆卸膜片组合部即可安装的组合衬块型轮毂（U轮毂）。
可生产提供齿轮联轴器替换类型，用于取代齿轮联轴器。
如有需求，可生产提供长垫块类型。
还可生产采用分割型垫块与绝缘螺栓组件的绝缘规格。
如考虑采用键联结以外的方式，请咨询敝公司。
夹爪式・弹性杆联轴器
L系列
夹爪式挠性联轴器 L系列
最适于直连普通电机的轻负荷挠性联轴器。
加工孔轮毂种类丰富，备有库存。： 加工孔种类63种，孔径组合499种，可对应广泛的轴孔组合。
最适于直连电机。： 适于高速、低转矩用途的设计，可对应通用电机的各种尺寸。
插入件选项： 可根据用途选择插入件。请参照详细页面。
构造简洁紧凑。： 由三个零件组成，构造简洁紧凑。 向轴方向移动联轴器即可联结或脱离。
便宜： 极致的经济型设计，是电机直连产品中最便宜的联轴器。
标准化涂层规格轮毂与铝制轮毂： 涂层规格轮毂可对应聚氨酯，热塑性聚酯弹形插入件，耐腐蚀性优异。 铝制轮毂也为标准化产品
LN系列
夹爪式挠性联轴器 LN系列
星形轮采用新材料，具有前所未有的高振动减衰性。
对伺服电机驱动时的振动和启动，停止时的冲击具有出色的吸收能力
采用星形轮和轮毂的最适组合，爪式挠性联轴器可进行无背隙扭矩传递。
两种星形轮可供选择，减振性出色的98A，或扭力刚性高，耐磨耗性能出色的64D。
由两个轮毂和一个星形轮构成，构造简洁。使用夹具联结，安装容易。
可提供锥形套联结规格。请咨询敝公司。 (订单生产品)
特殊挠性联轴器
EPR系列・动力刚性联轴器
