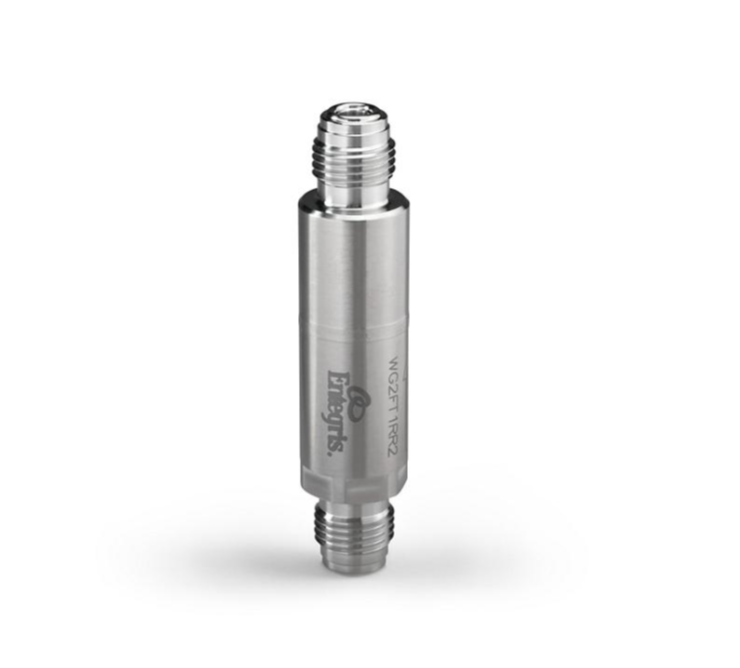

Wafergard
II F 微型在线气体过滤器
推荐用于惰性和反应性气体,这些气体过滤器与所有类别的半导体工艺气体具有出色的兼容性,并且易于在狭窄的气体面板和柜子中安装。
PTFE 膜提供高效过滤
低压降减少了低蒸汽压气体中冷凝的风险
与所有类别的半导体工艺气体具有出色的兼容性
用于惰性气体和反应性气体,包括臭氧

应用程序
Wafergard

II F 微型在线气体过滤器 应用
生命科学应用
臭氧应用(气体)
燃气柜和面板
超纯气体系统
内部工艺工具
产品规格
材料
过滤元件
疏水性PTFE膜由模压PFA结构支撑
住房 电抛光VAR 316L不锈钢
下游清洁度 少于0.03颗粒/升(<1颗粒/英尺3)大于0.01 µm
挥发物 <10 ppb 水分
去除率 ≥0.0015 微米
表面处理内部 ≤7 µin Ra
氦气泄漏等级 合格 2 × 10-10 立方厘米/秒
测试通过 1 × 10-9 立方厘米/秒
操作条件 最大入口压力 207 巴 (3000 磅/平方英寸) @ 23°C (73°F)
最大正向差压 4 巴 (60 psid) @ 23°C (73°F)
最大反向差压 0.07 MPa (0.7 bar,10 psid) @ 23°C (73°F)
最高工作温度 120°C (248°F)
颗粒保留
99.9999999%(9个低穿透率颗粒)去除所有颗粒 @ 30 slpm(参考最穿透颗粒尺寸)
流量评级参考性能数据

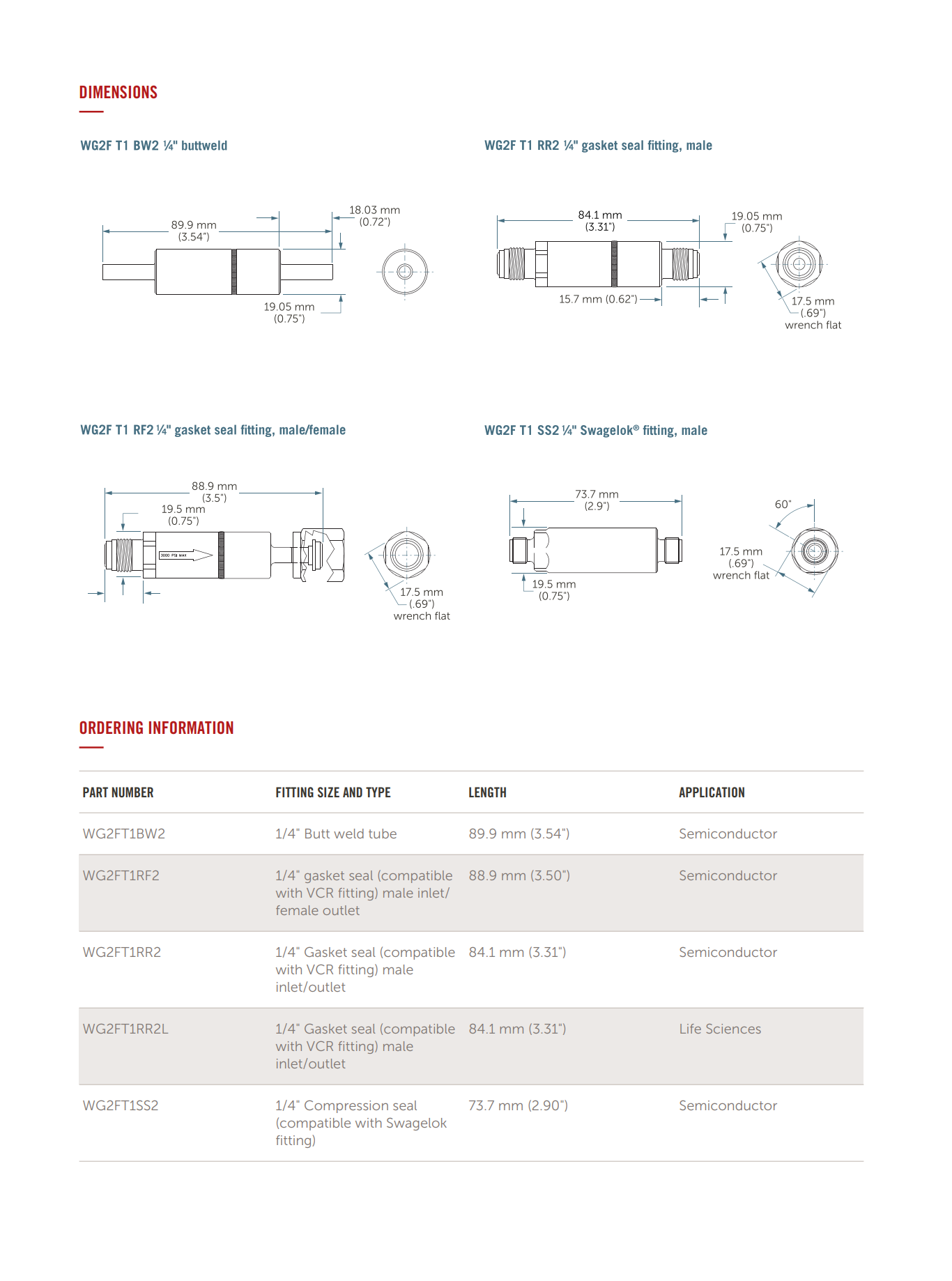

零件编号
Wafergard

II F 微型在线气体过滤器 部件编号
零件编号 适配尺寸和类型 长度 申请
WG2FT1BW2 1/4" 对焊管 89.9 毫米 (3.54英寸) 半导体
WG2FT1RF2 1/4" 垫密封 (兼容VCR接头) 阳口进/阴口出 88.9 毫米 (3.50英寸) 半导体
WG2FT1RR2 1/4" 垫片密封(兼容VCR接头)阳口入口/出口 84.1 毫米(3.31英寸) 半导体
WG2FT1RR2L 1/4" 垫片密封(兼容VCR接头)阳口入口/出口 84.1 毫米(3.31英寸) 生命科学
WG2FT1SS2 1/4" 压缩密封(兼容Swagelok接头) 73.7 毫米 (2.90英寸) 半导体
